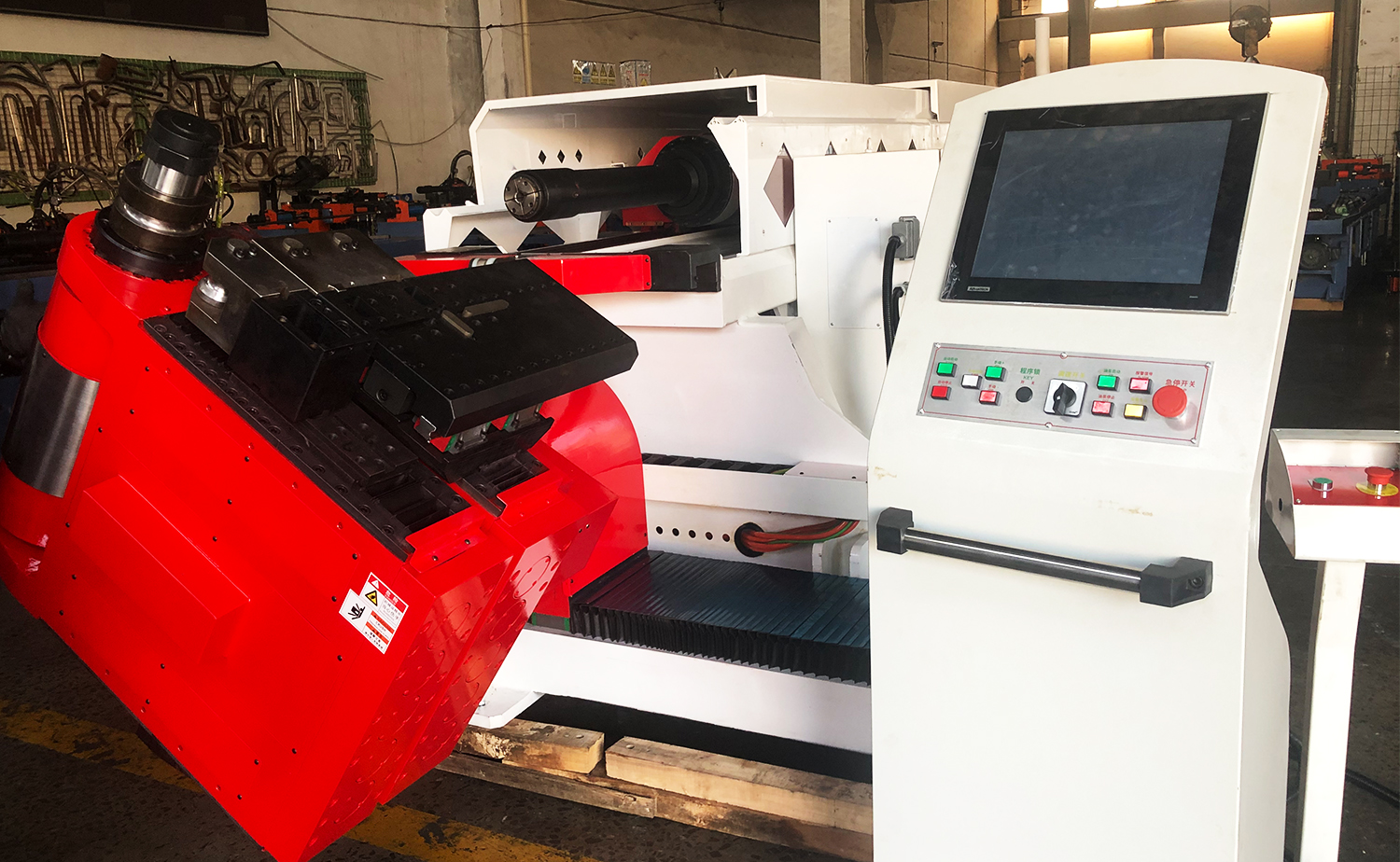

CNC 로터리 헤드 파이프 벤딩 머신 - 양방향

뒤로

  • CNC 로터리 헤드 파이프 벤딩 머신 - 양방향
  • CNC 로터리 헤드 파이프 벤딩 머신 - 양방향
  • CNC 로터리 헤드 파이프 벤딩 머신 - 양방향
  • CNC 로터리 헤드 파이프 벤딩 머신 - 양방향
  • CNC 로터리 헤드 파이프 벤딩 머신 - 양방향
  • CNC 로터리 헤드 파이프 벤딩 머신 - 양방향

특징

기본 매개변수

비디오

산업 응용

문의하기

특징

10축 로터리 헤드 CNC 튜브 벤더

10축 회전 헤드 CNC 튜브 벤더는 다양한 굽힘 반경을 가진 복잡한 튜브 부품을 생산하는 데 이상적입니다. 회전식 벤딩 헤드를 사용하면 수동으로 공구를 교체하지 않고도 다양한 반경 간을 빠르게 전환할 수 있어 생산 효율성과 유연성이 향상됩니다.

고급 CNC 제어 및 다축 모션을 갖춘 이 기계는 까다로운 튜브 제조 응용 분야에서 높은 굽힘 정확도와 일관된 품질을 보장합니다.

특성

• 마스터 센터 제어 소프트웨어 – 사용자 친화적인 인터페이스로 자동 및 수동 작동 모드에 쉽게 액세스할 수 있는 독점 HUASHUN 소프트웨어 시스템입니다.
• 산업용 PC(Windows 시스템)와 15인치 터치 스크린이 장착되어 도면 가져오기 및 읽기를 지원하고 벤딩 공정 및 튜브 적용에 대한 3D 시뮬레이션을 제공합니다.
• 서보 절대값 폐쇄 루프 제어 시스템은 높은 정밀도와 안정적인 기계 성능을 보장합니다.
• 제어 시스템은 XYZ 좌표와 YBC 작업 좌표 간의 양방향 변환 기능을 갖추고 있어 유연한 프로그래밍 방법이 가능합니다.
• 회전 벤딩 헤드 설계로 복잡한 3차원 튜브 부품에 이상적인 다방향 벤딩 작업이 가능합니다.
• 회전 헤드 구조는 동적 기계 해석을 통해 최적화되어 높은 강성과 우수한 안정성을 제공하며 작동 중 진동 없이 높은 굽힘 정밀도를 보장합니다.

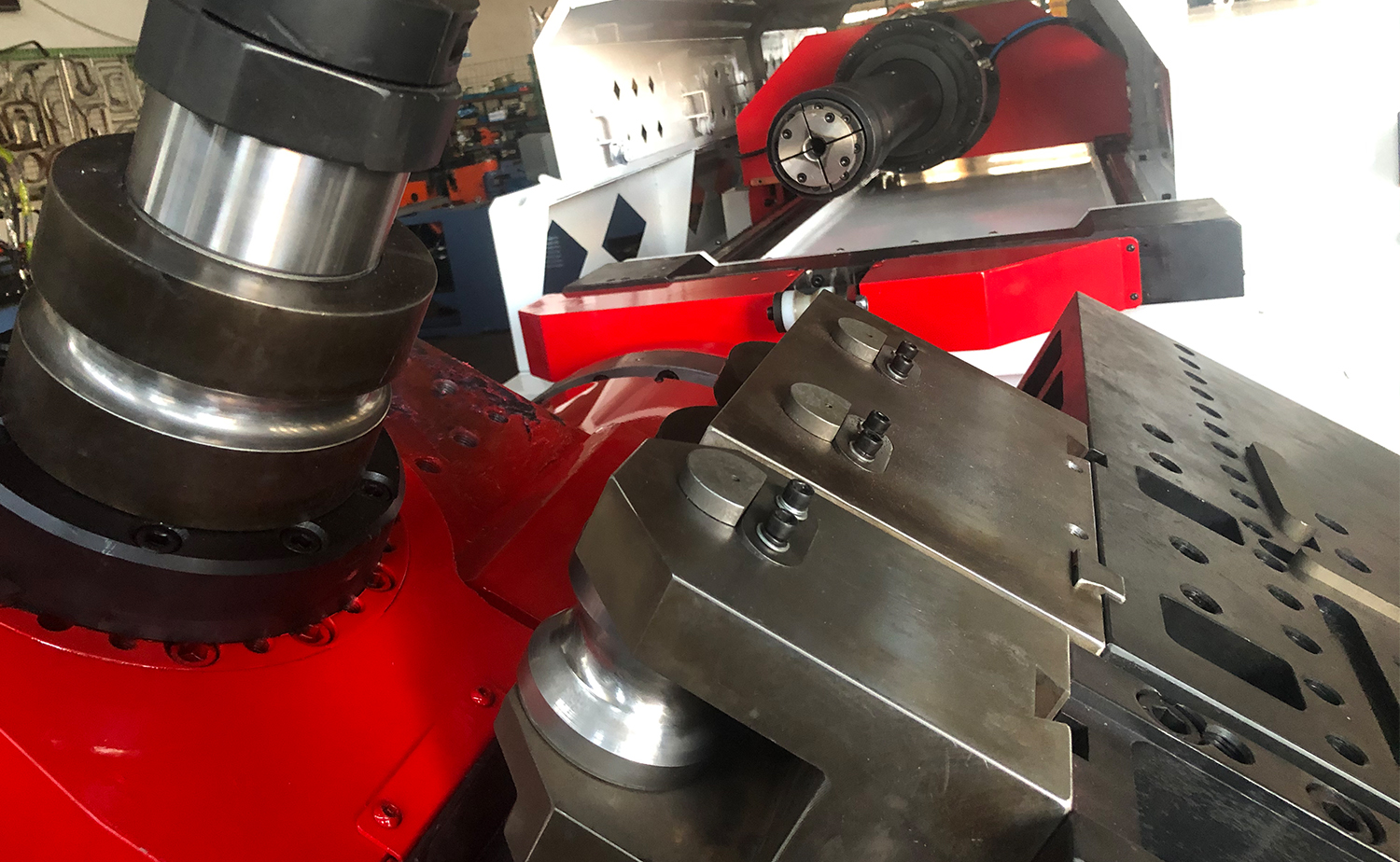

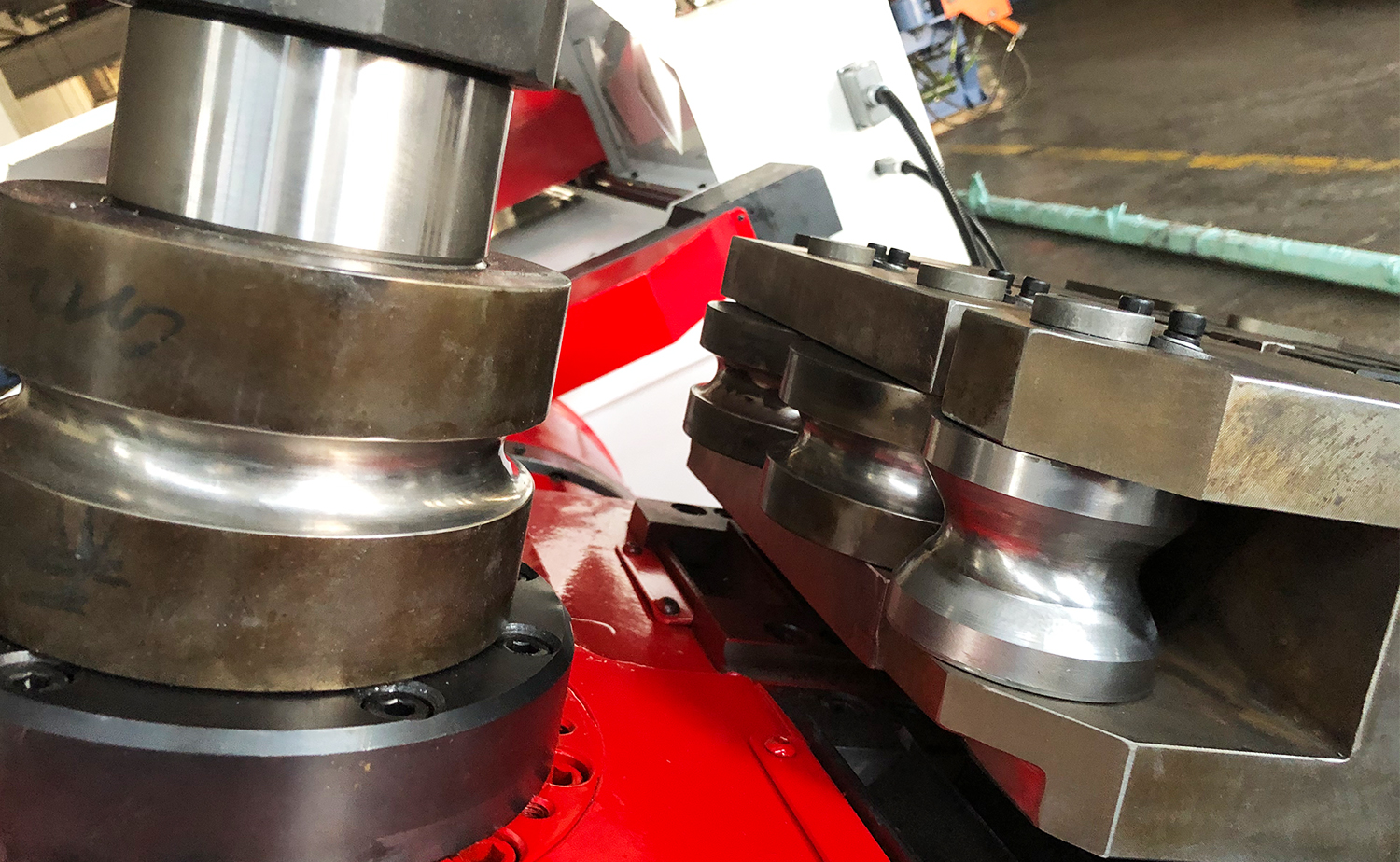

• 다층 툴링 설계(최대 6개 스택)를 통해 다양한 굽힘 반경을 설치할 수 있습니다. 상단 레이어는 푸시 벤딩용으로 구성할 수도 있어 벤딩 공정 중 자동 툴링 변경이 가능합니다.
• 원격 제어 기능을 통해 편리한 프로그램 지원 및 기술 지원이 가능합니다.
• 자동 모드에서는 일관된 공작물 품질을 보장하기 위해 Y축이 자동으로 위치를 지정합니다.
• 시스템 연결 및 데이터 통신을 위한 인터넷 포트가 장착되어 있습니다.
• 시스템은 다중 언어 작동 및 자가 진단 기능을 지원하여 기계 작동 및 유지 관리를 용이하게 합니다.

매개변수 테이블

주요 기술적인 매개변수

모델 SB-50CNC-10A-6S
최대 인발 굽힘 능력(R=1.5D)(탄소강) Φ50×2t
최대 인발 굽힘 능력(R=1.5D)(스테인레스 스틸) Φ50×1.5t
최대 인발 굽힘 용량(R=1.5D)(스테인리스 솔리드 바) Φ16mm
최대. 1회 공급 길이 2600mm
먹이는 방법 직접/클램프 피드
굽힘 반경(인발 굽힘) R10-200mm
굽힘정도(인발굽힘) 190°
굽힘 반경 레이어 차이 그리기 45v
굽힘 속도 최대 150Deg/초
회전 속도 최대 300Deg/초
먹이는 속도 최대 1200Mm/초
굽힘 정확도 ±0.05°
회전 정확도 ±0.05°
먹이는 정확도 ±0.05
기계 헤드 시프트 왼쪽 및 오른쪽 정확도 ±0.1mm
기계 헤드 회전 정확도 ±0.1mm
사이드 부스터 변위 정확도 ±0.1mm
클램프 다이 변위 정확도 ±0.1mm
데이터 입력 방법 USB 입력 또는 3D 판독
기계 G.W.: 3600kg
기계 크기(L.W.H): 5600×1400×1500mm

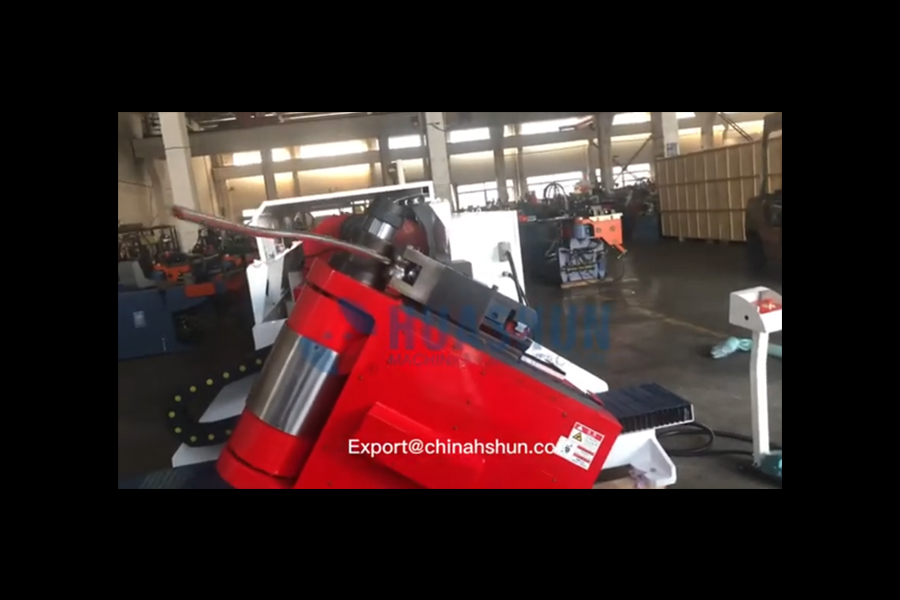

비디오
