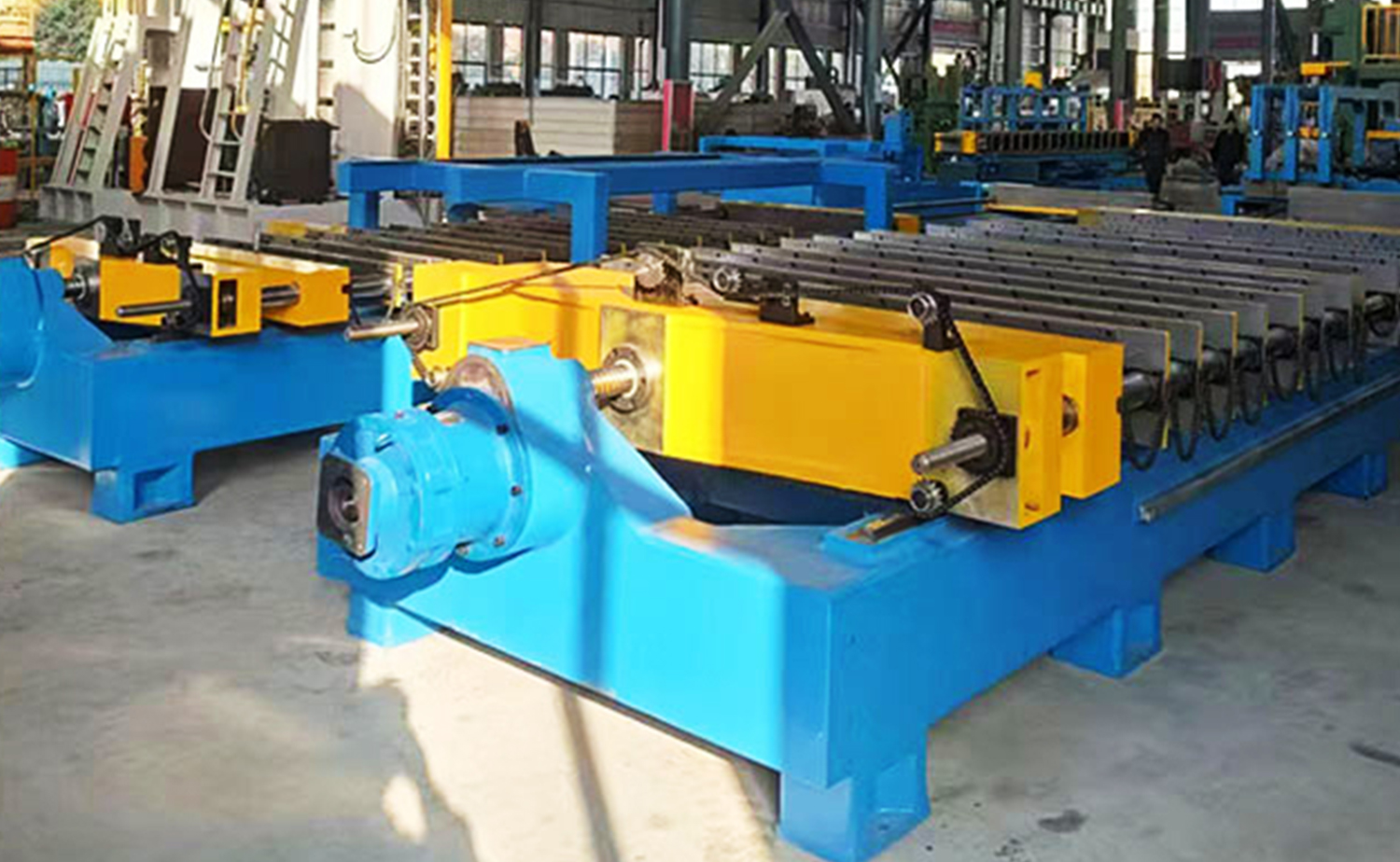

3500 서보형 수평 확장기

뒤로

  • 3500 서보형 수평 확장기
  • 3500 서보형 수평 확장기

특징

기본 매개변수

비디오

산업 응용

문의하기

특징

구조 및 디자인: 수평 갠트리 설계로 자동 개폐가 가능하여 튜브를 쉽게 로딩 및 언로딩할 수 있습니다.

구동 및 제어: 터치스크린을 통해 설정을 조정할 수 있는 서보 모터 및 볼 스크류 구동 제어 튜브가 확장 및 나팔꽃 모양으로 확장됩니다.

작동 모드: 확장 및 플레어링 속도를 조정할 수 있는 수동 및 자동 모드를 모두 제공합니다.

자동화: 일관되고 원활한 작동을 위한 완전 자동화된 생산 주기입니다.

빠른 설정: 제품 매개변수 및 모델 저장을 통해 빠른 전환과 가동 중지 시간 최소화가 가능합니다.

프레임 및 안정성: 고강성 프레임은 장기적인 정확성과 작동 안정성을 보장합니다.

길이 조정: U자형 지지대의 자동 위치 지정 및 잠금 기능을 갖춘 서보 구동 길이 조정.

안전 및 배출: 안전한 작동을 위한 자동 공작물 배출 및 안전 잠금 시스템이 포함되어 있습니다.

정밀도 및 내구성: 선형 가이드 레일은 정확한 금형 이동과 높은 부하 용량을 제공하여 안정적인 성능을 제공합니다.

유지 관리: 원활한 작동과 손쉬운 유지 관리를 위한 자동 윤활 및 공기 저장 탱크.

확장 로드 모니터링: 고강도 확장 로드, 굽힘 방지 설계, 알람을 통한 자동 변형 모니터링 기능을 갖추고 있습니다.

매개변수 테이블

주요 기술적인 매개변수

품목 5/8'' 3500 서보 유형 3/8'' 3500 서보 유형
매개변수 Ф15.88mm X 50 피치 X 43.3 행 거리 X 6 행 X 36 홀 Ф9.52mm X 25 피치 X 21.65 행 거리 X 6열 X 8홀
코일 높이 200~3500mm 200~3500mm
노즐 높이 A(mm) 13-20 13-20
칼라 높이 B(mm) 2.5 1.5
플레어 길이 C(mm) 7 6
칼라 각도 K(°) 60 60
총알 직경 D1 (mm)
플레어 직경 D2(mm) 16 9.68
상부 판자 높이 H1(mm) 30mm 이하 30mm 이하
하단 판자 높이 H2(mm) 60mm 이하 60mm 이하
보더 간격 E, F(mm) 50mm 이하 50mm 이하
튜브 두께 0.5 - 0.8mm 0.28 - 0.5mm
유형 확장 서보 모터 드라이브 서보 모터 드라이브
튜브형 헤어핀 U, 헤어핀 U 스트레이트 헤어핀 U, 헤어핀 U 스트레이트
독립적인 플레어링 시스템으로 스캔 방식보다 훨씬 우수합니다.
