SC-4-1000A 자동 튜브 교정 칩 프리 절단기

뒤로

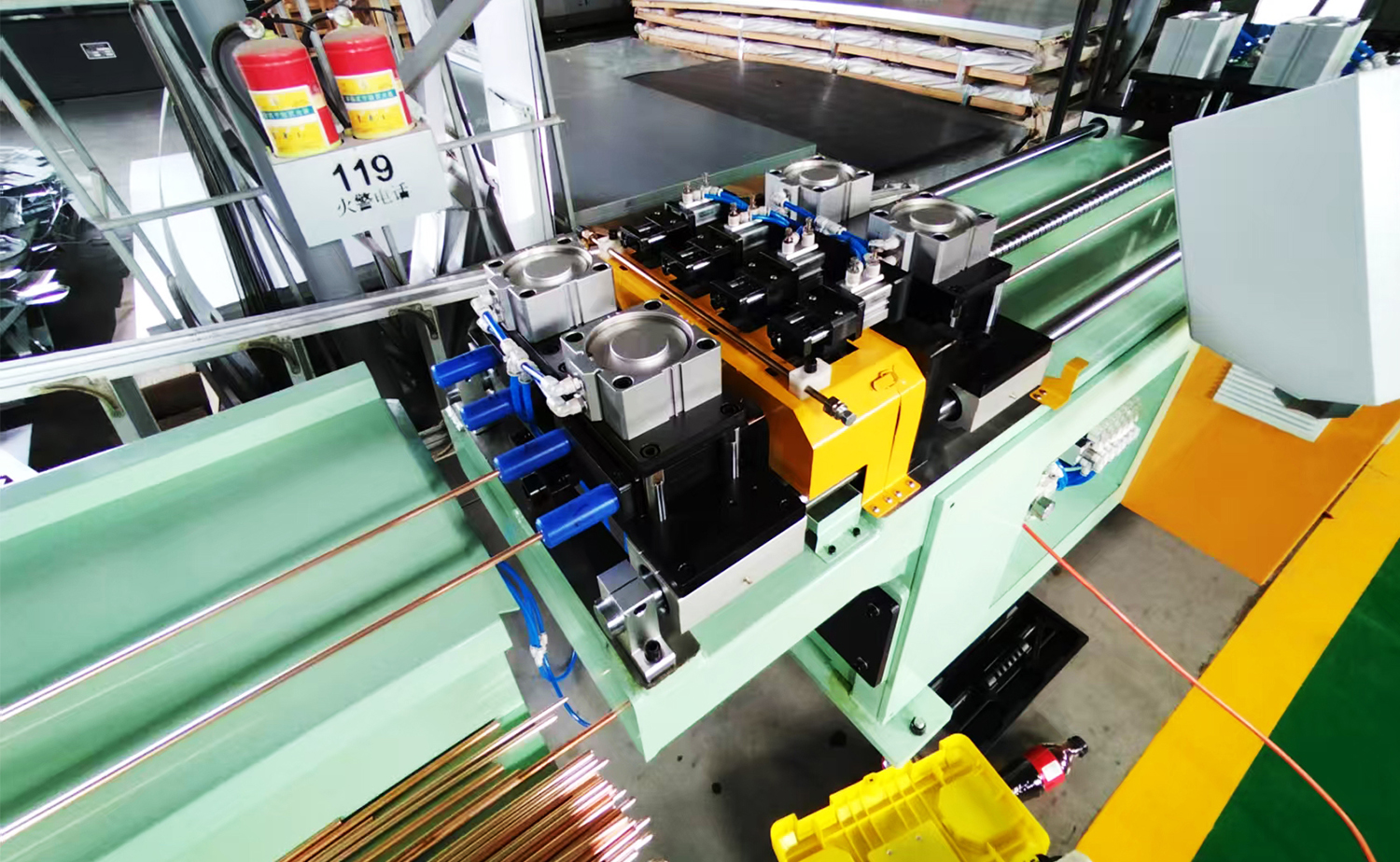

  • SC-4-1000A 자동 튜브 교정 칩 프리 절단기
  • SC-4-1000A 자동 튜브 교정 칩 프리 절단기
  • SC-4-1000A 자동 튜브 교정 칩 프리 절단기

특징

기본 매개변수

비디오

산업 응용

문의하기

특징

1. 3부분으로 구성된 클램핑 다이 디자인은 튜브 왜곡을 효과적으로 줄여 최적의 결과를 위해 깨끗하고 부드러운 절단 표면을 제공합니다.
2. 정확한 동심도로 기계는 우수한 정렬을 보장하여 후속 처리 단계에서 고품질 용접에 기여합니다.
3. 칩리스 절단 기술을 활용하는 이 시스템은 360° 회전 절단 및 이중 포인트 클램핑 기능을 갖추고 있어 낭비를 최소화하면서 효율적이고 정확한 절단을 제공합니다.

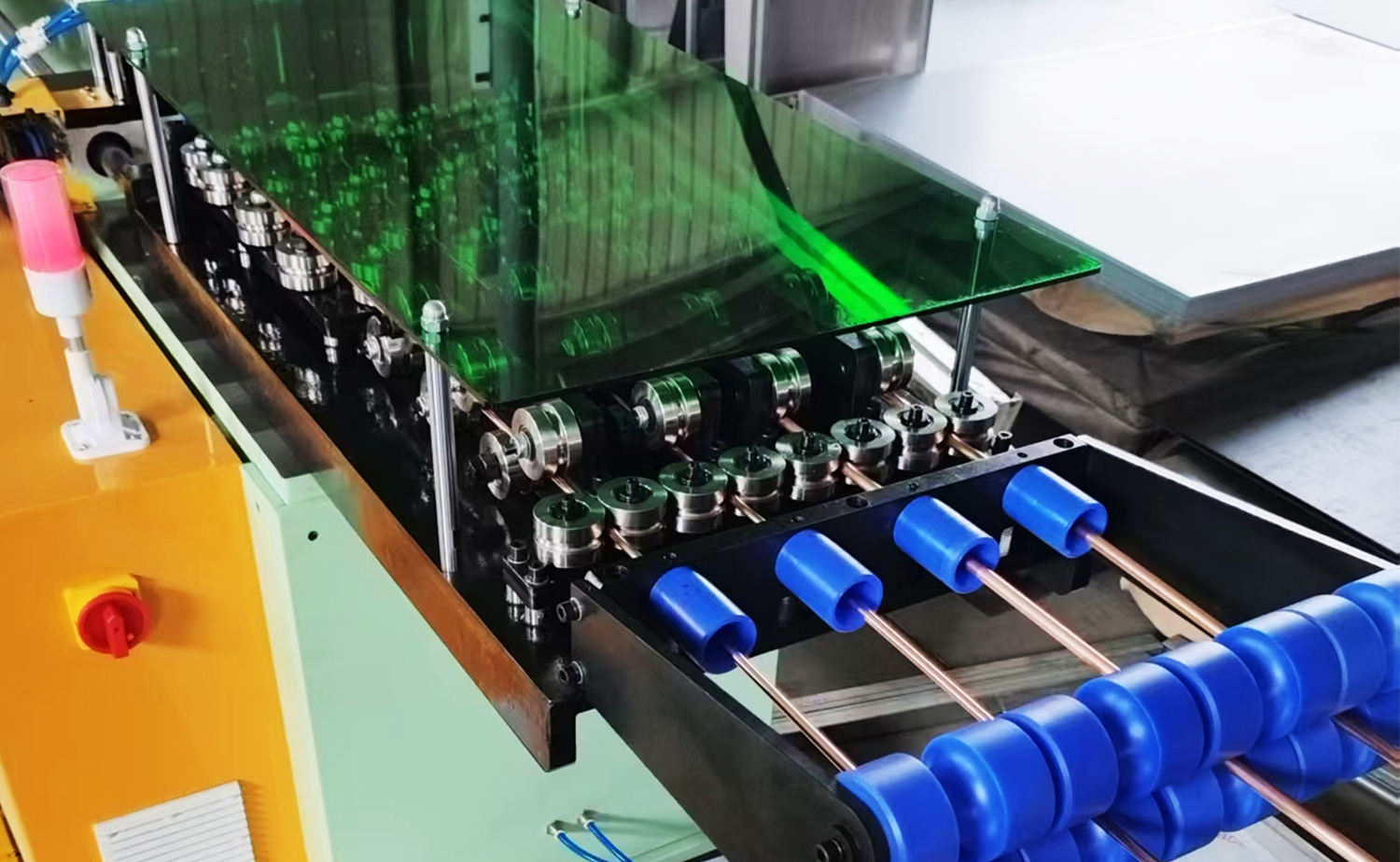

4. "U"자 모양의 고무 벨트와 결합된 나일론 교정 휠이 튜브를 부드럽게 안내하여 작동 중 표면의 손상이나 긁힘을 방지합니다.

매개변수 테이블

주요 기술적인 매개변수

품목 매개변수 비고
소재 유형 TP2 동관(M/M2), 6063 연질 알루미늄 또는 이에 준하는 표준품
구리 OD 및 두께 OD: ø16, ø18, ø22, ø28; 벽 두께: 1-2mm
코일 크기 및 무게 풀린 유형(목재 릴 OD: 1070mm, 두께: 300mm); 내부 구멍: 136mm
처리 능력 사이클당 절단 횟수 1개 1 1 1 1 레이아웃
절단 길이 최소: ≥60mm; 최대: 10,000mm
일회성 수유 스트로크 1000mm (서보모터 볼스크류 이송)
생산 효율성 6컷/분(예: L=1000mm, ø16 튜브) 직경과 두께에 따라 다름
처리 정확도 직진성 공차 ≤3‰ (L < 1000mm일 때)
길이 공차 -L < 100mm: ±0.2mm-
-100~600mm: ±0.5mm
-600~1800mm: 0~1mm
-1800~4200mm: 0~3mm
절단 끝 평탄도 ≤±0.5mm (L ≤ 1000mm)
표면 상태 구리/알루미늄 튜브에 눈에 띄는 긁힘, 잡아당김 또는 찌그러짐이 없습니다.
환경 4킬로와트
공기의 압력 0.5~0.7MPa
치수 - 본체 : 3500(L) × 950(W) × 1400(H)mm
- 컬렉션 랙: 2000(L) × 950(W) × 800(H) mm
발자국 전체: 13,500(L) × 1250(W) × 1800(H) mm (권장) 코일 랙 3m, 코일 랙에서 주 기계 공간 5m, 기계 길이 3.5m, 컬렉션 랙 2m
무게 2200KG

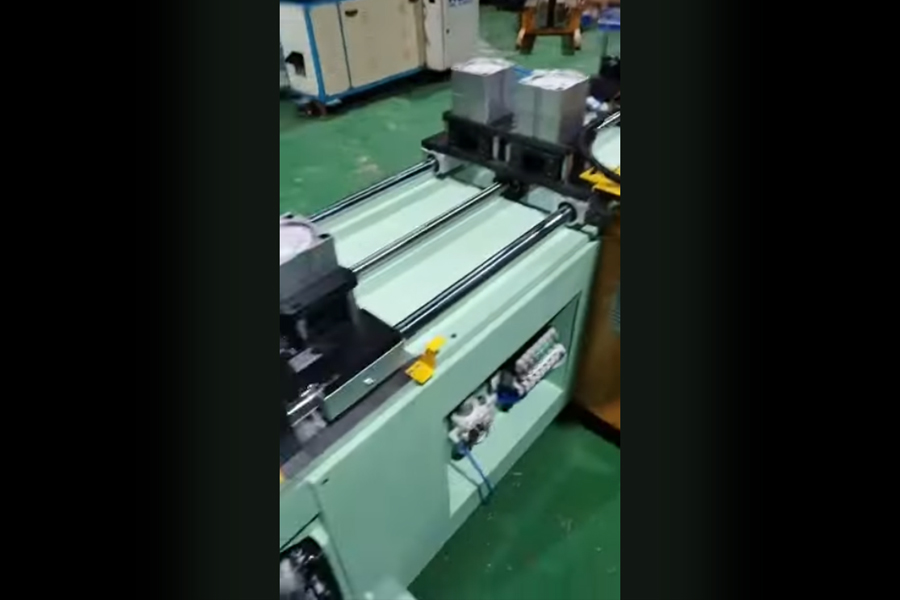

비디오
