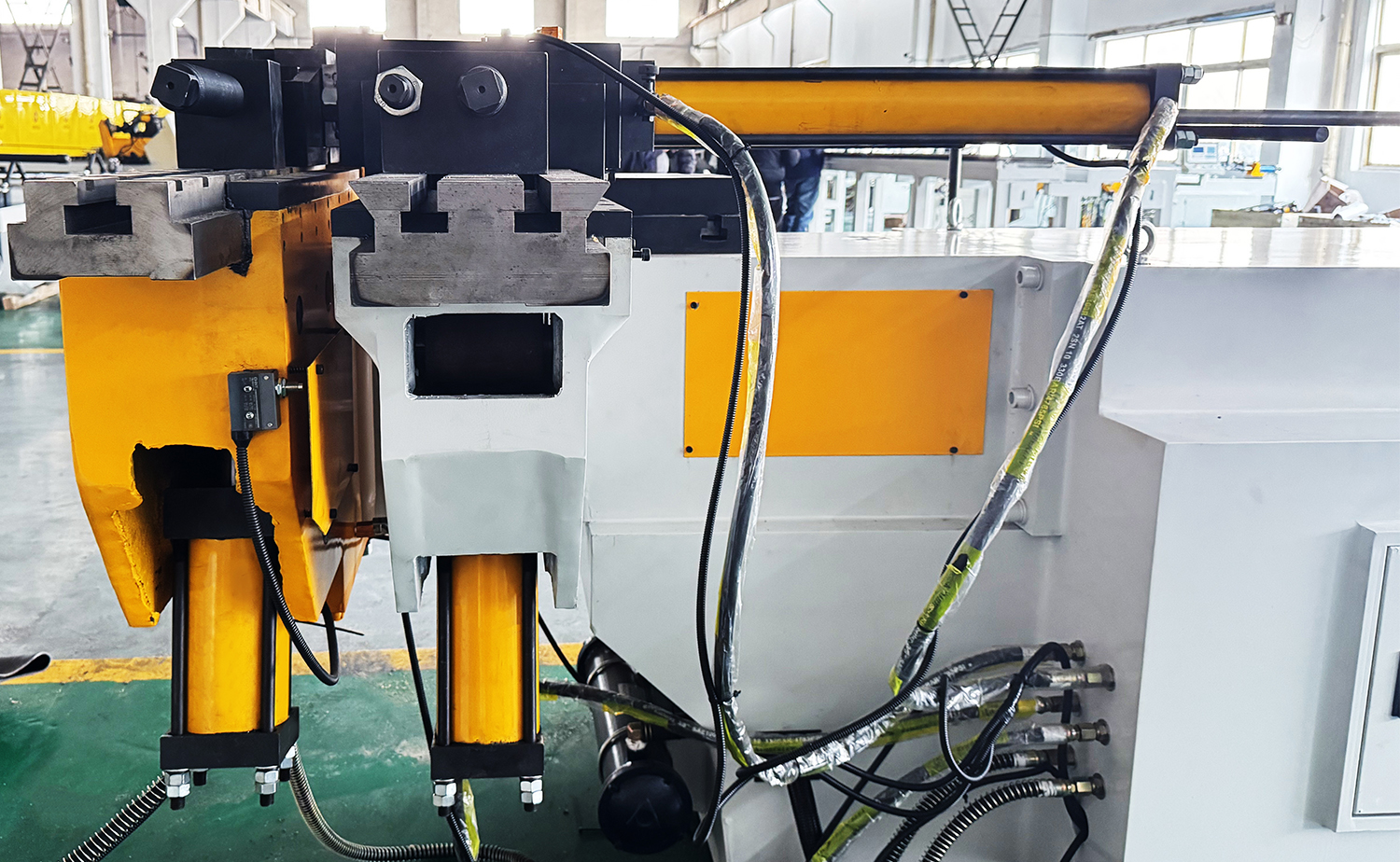

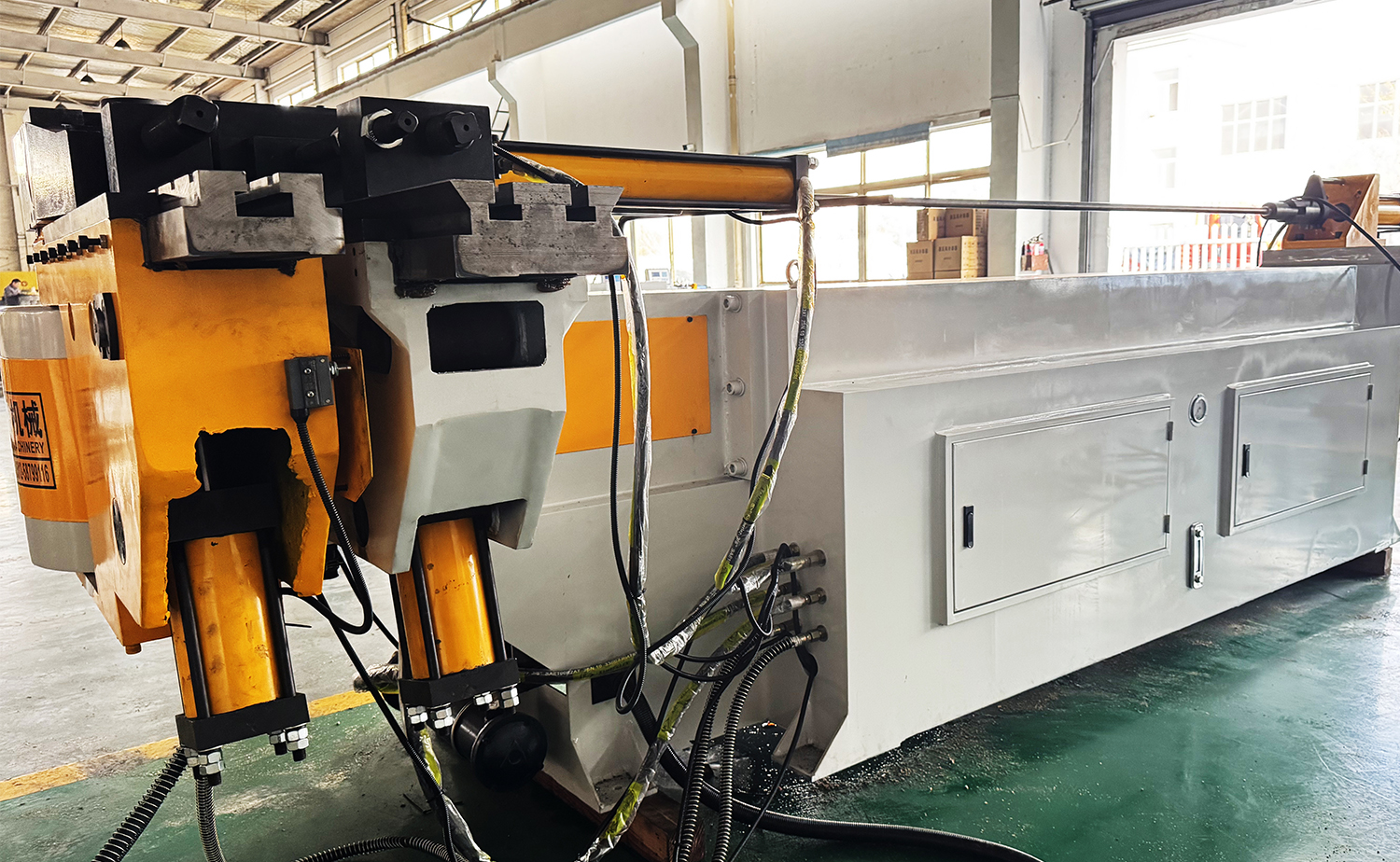

맨드릴 제어 기능이 있는 NC M 시리즈 유압 튜브 벤딩 머신

뒤로

  • 맨드릴 제어 기능이 있는 NC M 시리즈 유압 튜브 벤딩 머신
  • 맨드릴 제어 기능이 있는 NC M 시리즈 유압 튜브 벤딩 머신
  • 맨드릴 제어 기능이 있는 NC M 시리즈 유압 튜브 벤딩 머신
  • 맨드릴 제어 기능이 있는 NC M 시리즈 유압 튜브 벤딩 머신
  • 맨드릴 제어 기능이 있는 NC M 시리즈 유압 튜브 벤딩 머신

특징

기본 매개변수

비디오

산업 응용

문의하기

특징

사용자 인터페이스

휴먼 인터페이스를 사용하면 자동 모드와 수동 모드 간 전환이 간단해집니다. 굽힘 방향은 시계 방향이며 클램프 다이와 압력 다이 모두에 유압식 클램핑이 있어 재료를 안전하게 고정할 수 있습니다.

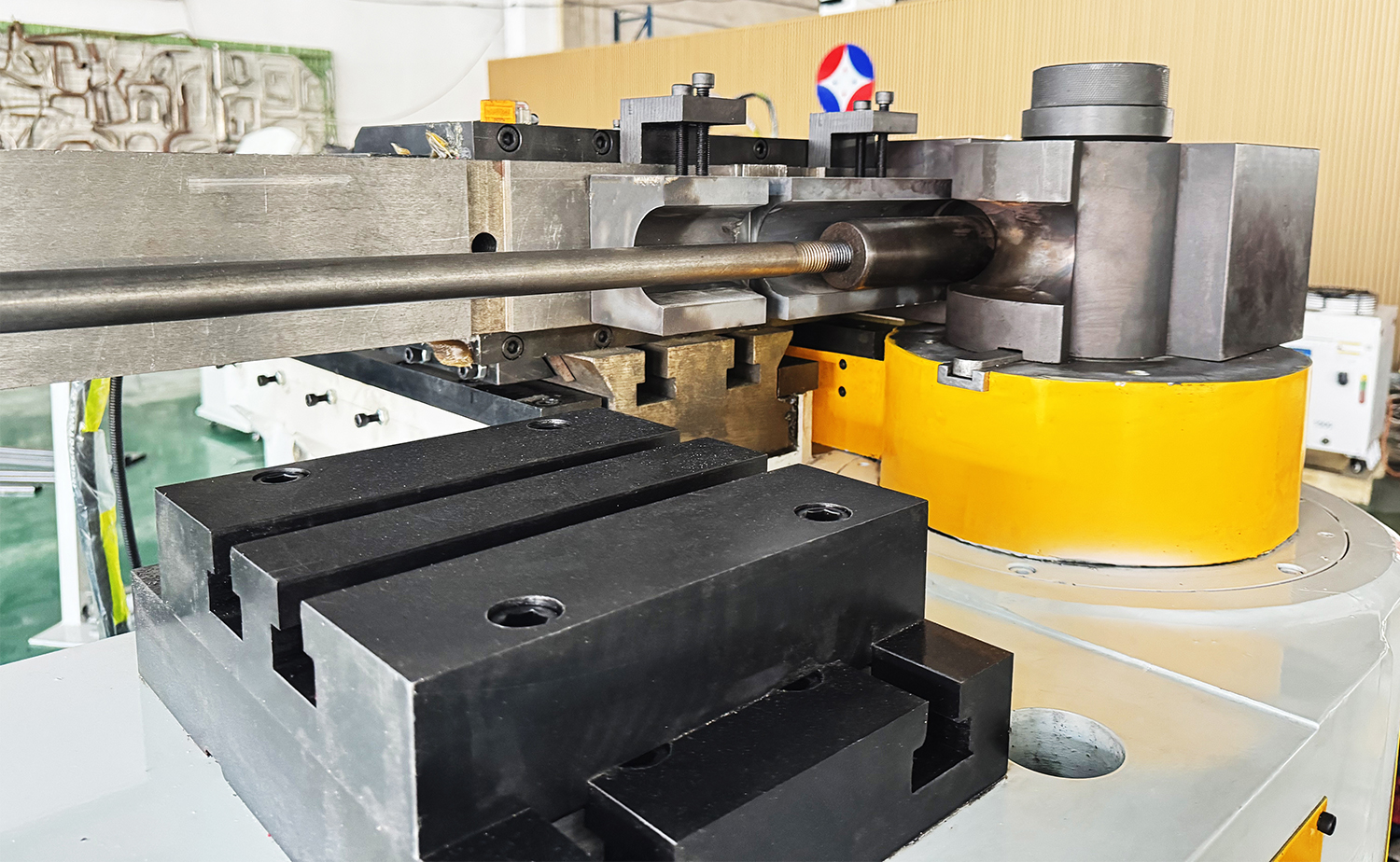

벤딩 메커니즘

조정 가능한 속도 밸브가 있는 직동식 유압 다이는 원활한 작동을 보장합니다. 이 기계는 최대 16개의 프로그램을 저장할 수 있으며 각 프로그램은 16개의 굽힘이 가능하며 정확한 결과를 위한 프로그래밍 가능한 스프링백 보상 기능이 포함되어 있습니다.

수유 및 회전

벤딩 축은 실린더 구동 방식이고 공급 및 회전은 수동으로 이루어지므로 다양한 작업에 대한 쉬운 제어 및 사용자 정의가 가능합니다.

자재 취급

강철, 스테인리스강, 알루미늄, 티타늄 및 황동에서 반복 가능한 고품질 굽힘을 얻을 수 있습니다. 풋 페달을 사용하면 굽힘 사이클을 빠르게 시작할 수 있습니다.

액세서리 및 전원

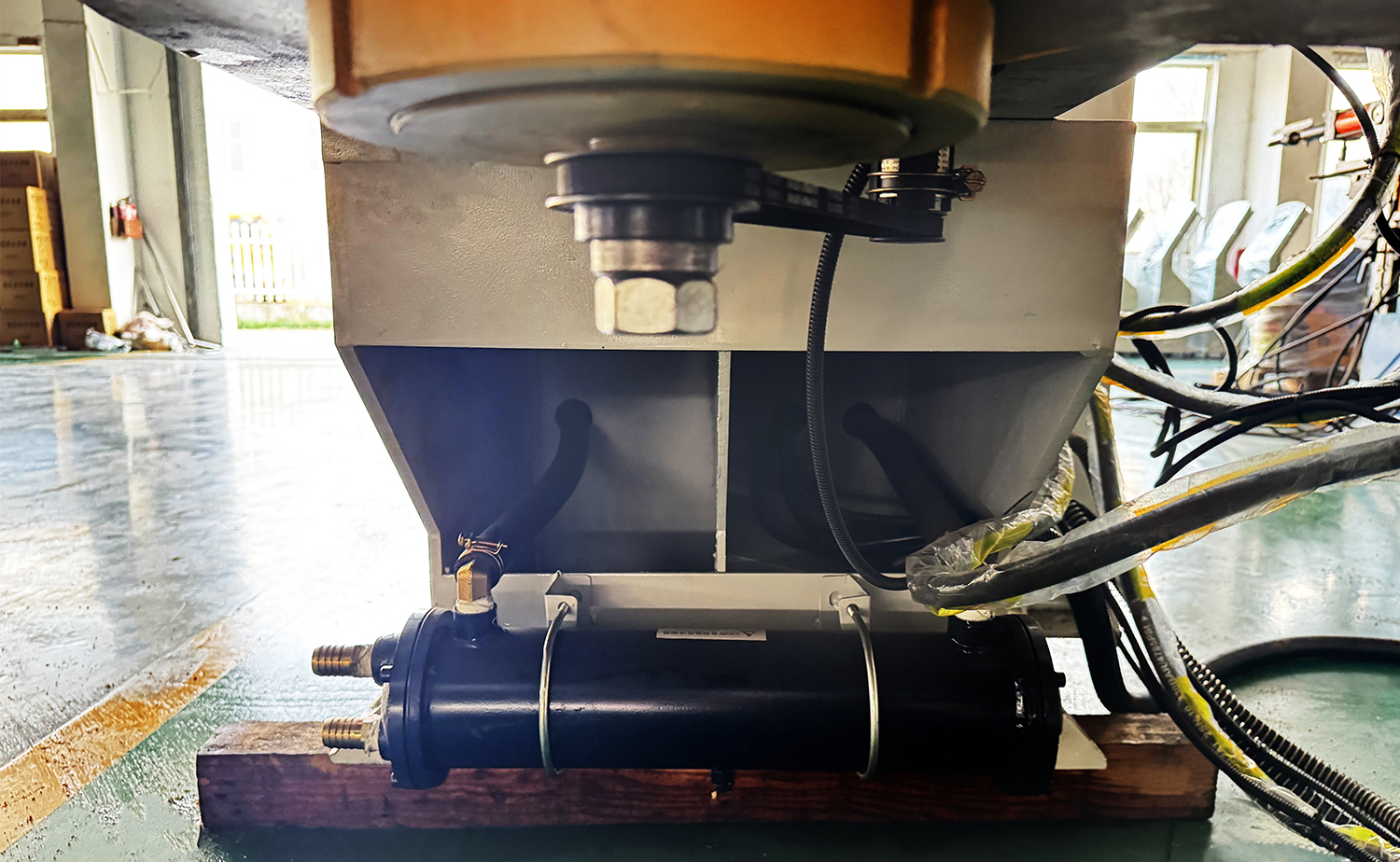

수냉식, 드로우 벤딩 툴링, 와이퍼 다이 브래킷, 맨드릴 로드, 조정된 툴이 포함된 툴박스가 포함되어 있습니다. 3상 220V, 380V 또는 415V로 전기 구성이 가능합니다.

매개변수 테이블

주요 기술적인 매개변수

모델 SB-75NC SB-89NC SB-100NC SB-115NC SB-133NC SB-168NC
최대 파이프 외경 75×4.0mm 89×6.0mm 100×6.0mm 115×8.0mm 133×10mm 168×14mm
스테인레스 원형 튜브 65×2.0mm 75×2.0mm 85×3.0mm 100×3.0mm 125×3.5mm 145×6.0mm
연강 사각 튜브 60×3.0mm 75×3.0mm 75×4.0mm 85×4.0mm 100×4.0mm 120×6.0mm
최대. 매뉴얼의 여행 3500mm 4000mm 4000mm 4200mm 5600mm 5700mm
최대. 굽힘 반경 350mm 400mm 420mm 450mm 500mm 800mm
최대. 굽힘 각도 190° 190° 190° 190° 190° 190°
벤딩 파이프 번호 16개 16개 16개 16개 16개 16개
최대. 압력 14MPa 14MPa 16MPa 16MPa 16MPa 18MPa
모터 파워 7.5kW 11kW 15kW 15kW 22kW 33kW
치수 4600×1300×1300mm 5200×1300×1400mm 5300×1400×1450mm 5700×1800×1450mm 7500×1900×1450mm 8500×2200×1800mm
무게 2800kg 3800kg 4200kg 5800kg 7200kg 14000kg

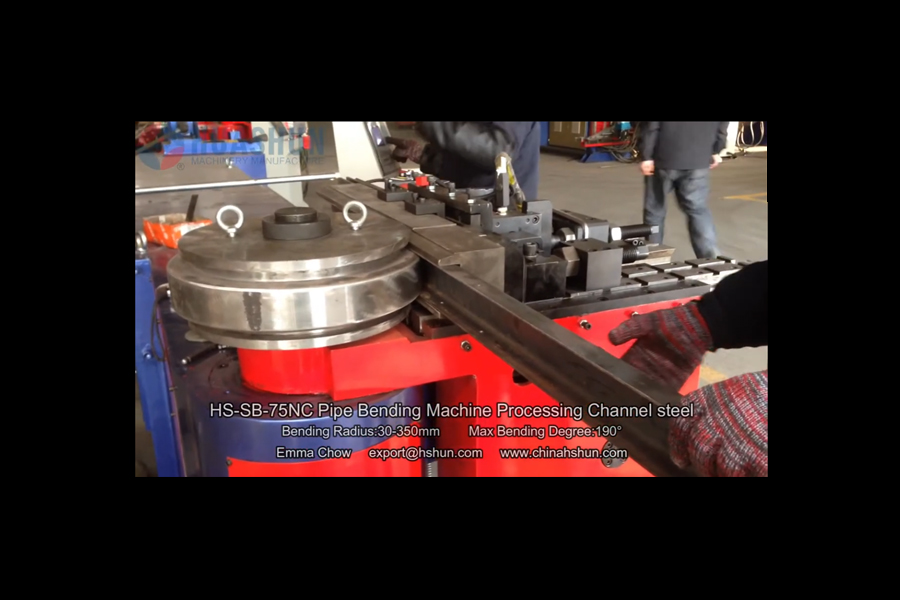

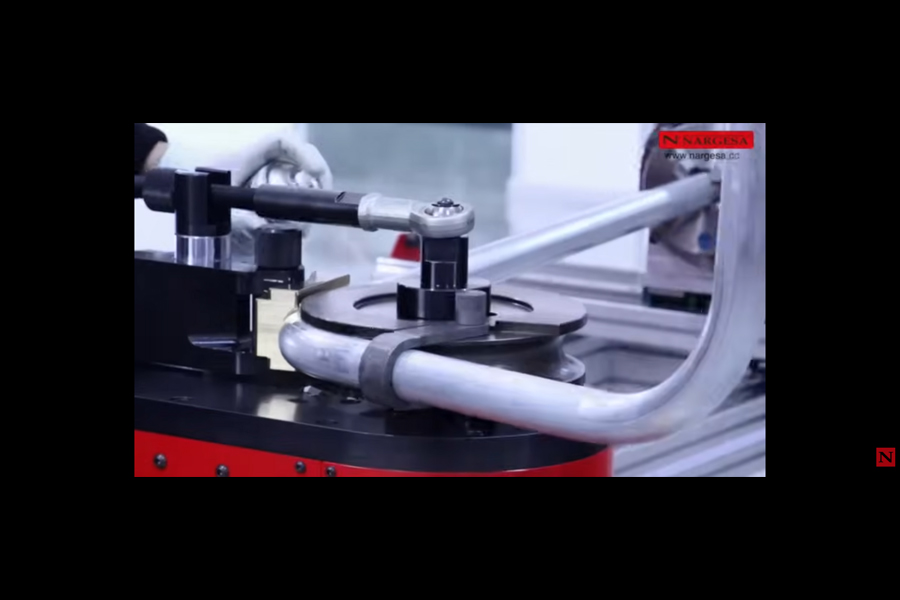

비디오
