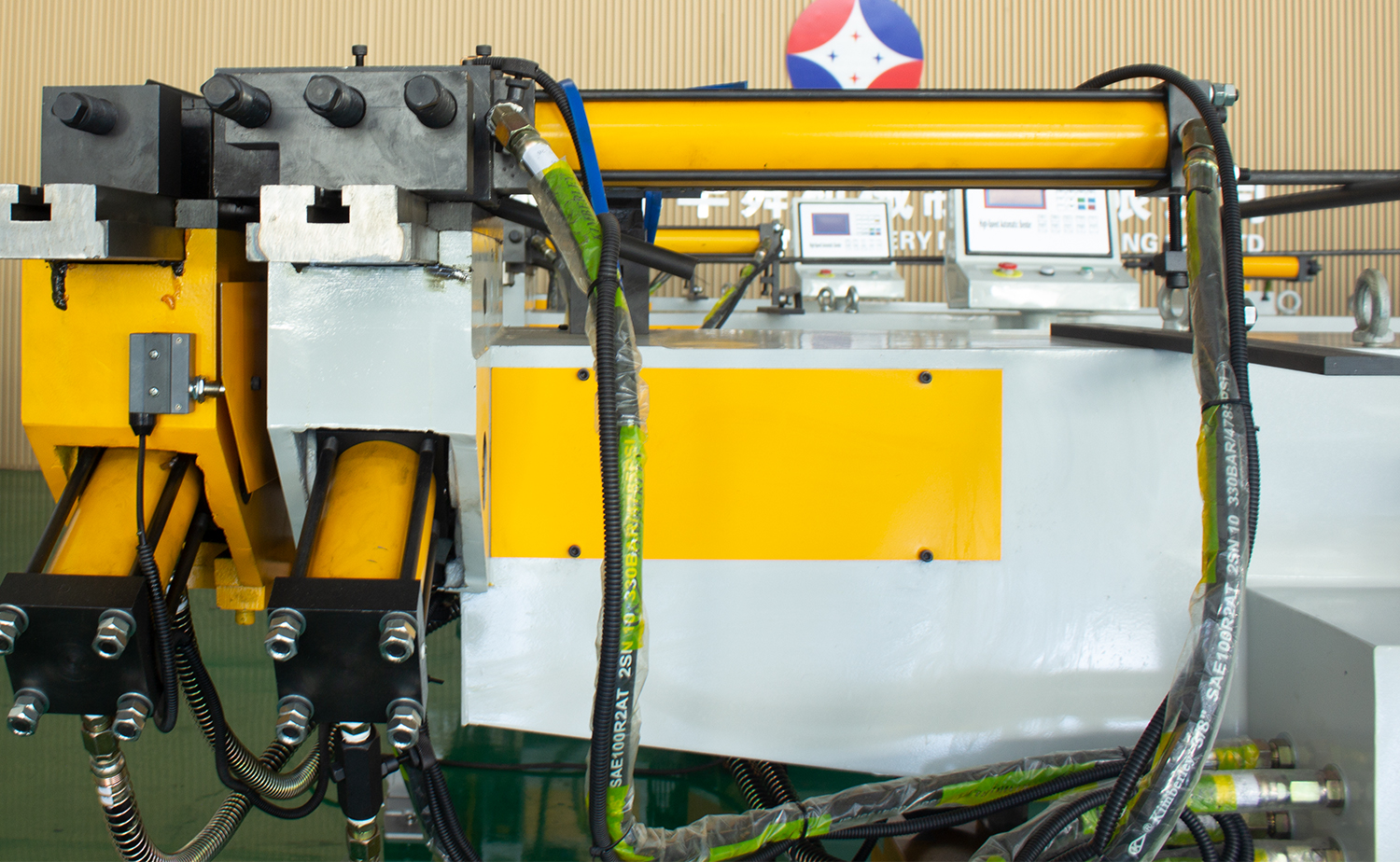

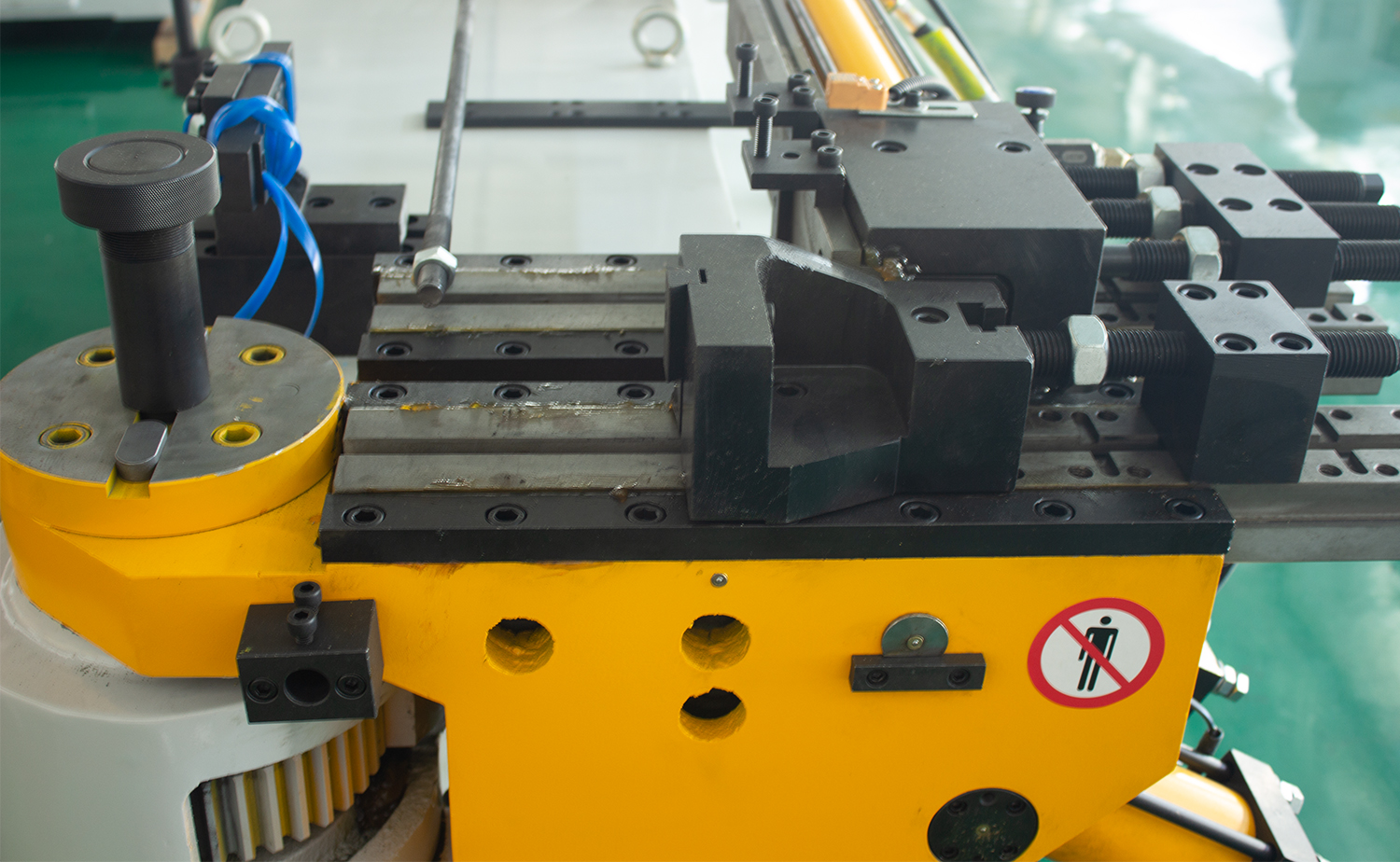

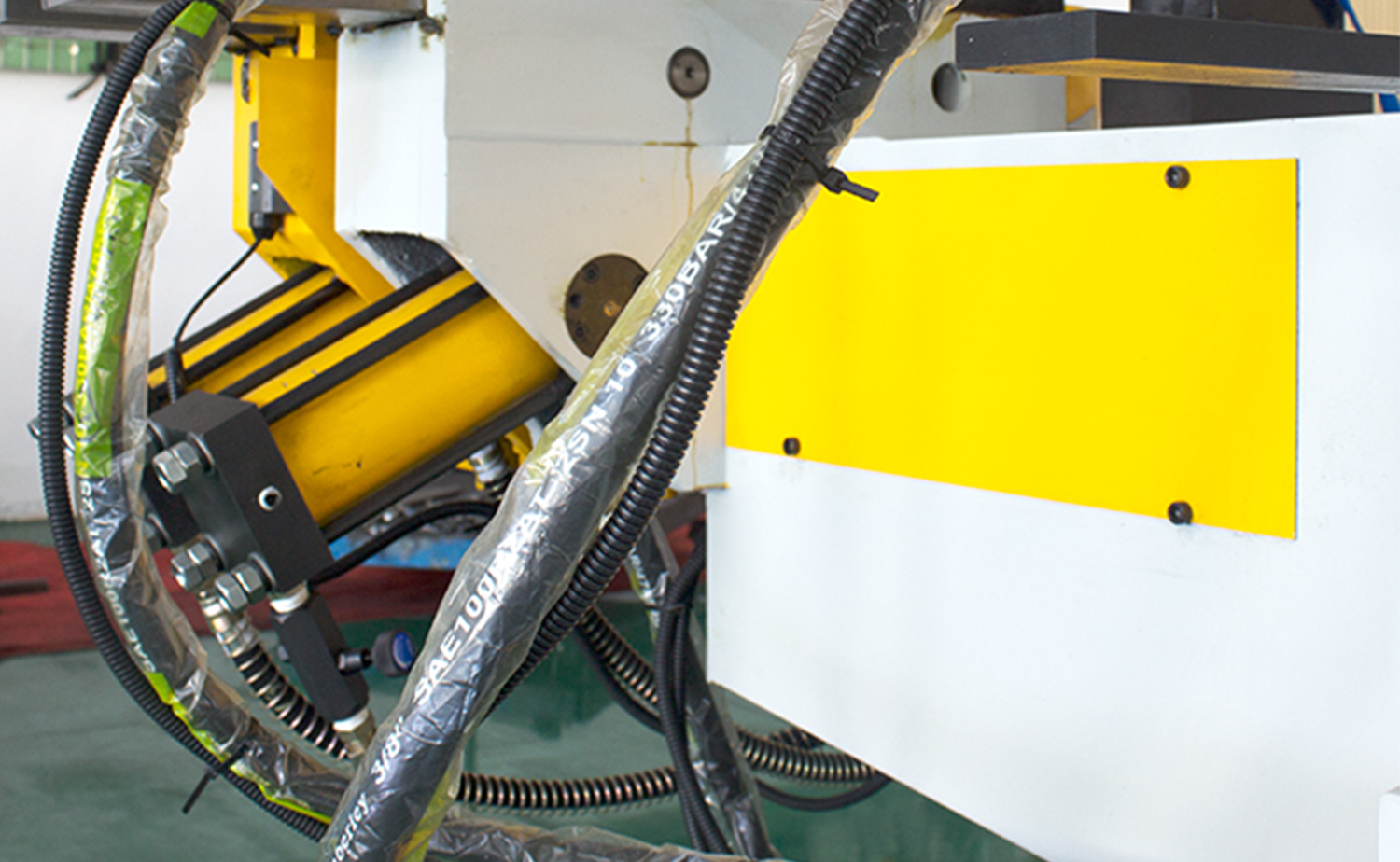

NC S 시리즈 맨드릴 유압 튜브 벤더(쉬운 프로그램 설정 포함)

뒤로

  • NC S 시리즈 맨드릴 유압 튜브 벤더(쉬운 프로그램 설정 포함)
  • NC S 시리즈 맨드릴 유압 튜브 벤더(쉬운 프로그램 설정 포함)
  • NC S 시리즈 맨드릴 유압 튜브 벤더(쉬운 프로그램 설정 포함)
  • NC S 시리즈 맨드릴 유압 튜브 벤더(쉬운 프로그램 설정 포함)

특징

기본 매개변수

비디오

산업 응용

문의하기

특징

운영 및 제어

휴먼 인터페이스를 통해 자동 모드와 수동 모드 사이를 쉽게 전환할 수 있습니다. 이 기계는 안전한 자재 취급을 위해 표준 시계 방향 굽힘 방향과 클램프 다이와 압력 다이 모두에 완전한 유압식 클램핑 기능을 갖추고 있습니다. 유압 시스템은 안정성을 위해 수평 구성으로 배열됩니다.

벤딩 시스템

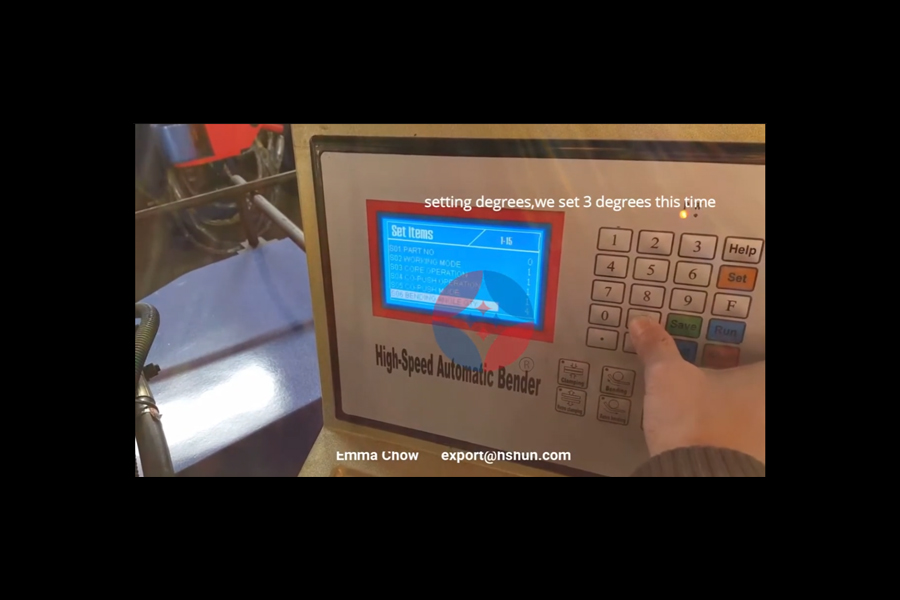

이는 조정 가능한 속도 밸브가 있는 직동식 유압 다이를 사용합니다. 이 기계는 최대 16개의 프로그램을 저장하고 각각은 최대 16개의 굽힘을 지원하며 각 굽힘 각도에 대한 프로그래밍 가능한 재료 스프링백 설정을 포함합니다.

축과 먹이주기

벤딩 축은 실린더 구동식이고 공급 및 회전 축은 수동식이므로 유연성과 작동 용이성을 제공합니다.

재료 호환성

이 기계는 강철, 스테인리스강, 알루미늄, 티타늄, 황동과 같은 재료를 정밀하고 반복적으로 구부릴 수 있습니다. 풋 페달 시작 메커니즘을 통해 빠른 사이클 시작이 가능합니다.

포함된 액세서리

수냉식, 드로우 벤딩용 툴링, 와이퍼 다이 브래킷 및 맨드릴 로드가 포함됩니다. 또한 작동 설명서, 도구 상자 및 조정 가능한 도구가 함께 제공됩니다. 유연한 전기 옵션(3상 220V, 380V 또는 415V)을 사용할 수 있습니다.

매개변수 테이블

주요 기술적인 매개변수

모델 SB-38NC SB-50NC SB-63NC
최대 파이프 외경 38×2.0mm 50×2.5mm 63×3.5mm
스테인레스 원형 튜브 32×1.5mm 45×1.5mm 50×2.0mm
연강 사각 튜브 25×2.0mm 40×2.0mm 45×3.0mm
최대. 매뉴얼의 여행 1700mm 2200mm 2400mm
최대. 굽힘 반경 200mm 250mm 300mm
최대. 굽힘 각도 190° 190° 190°
벤딩 파이프 번호 16개 16개 16개
최대. 압력 12MPa 12MPa 14MPa
모터 파워 4kW 5.5kW 7.5kW
치수 2400×750×1200mm 2950×850×1200mm 3300×850×1250mm
무게 700kg 1100kg 1400kg

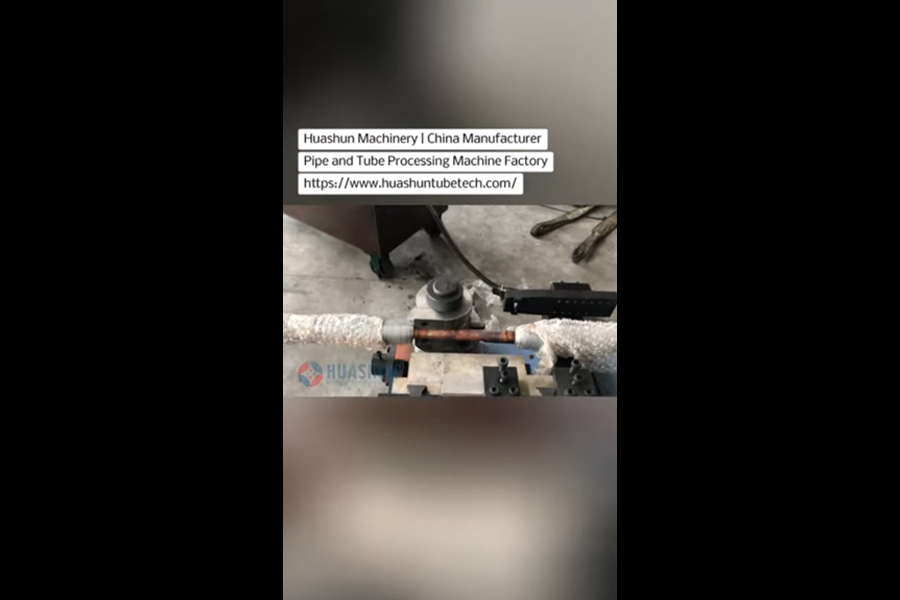

비디오
