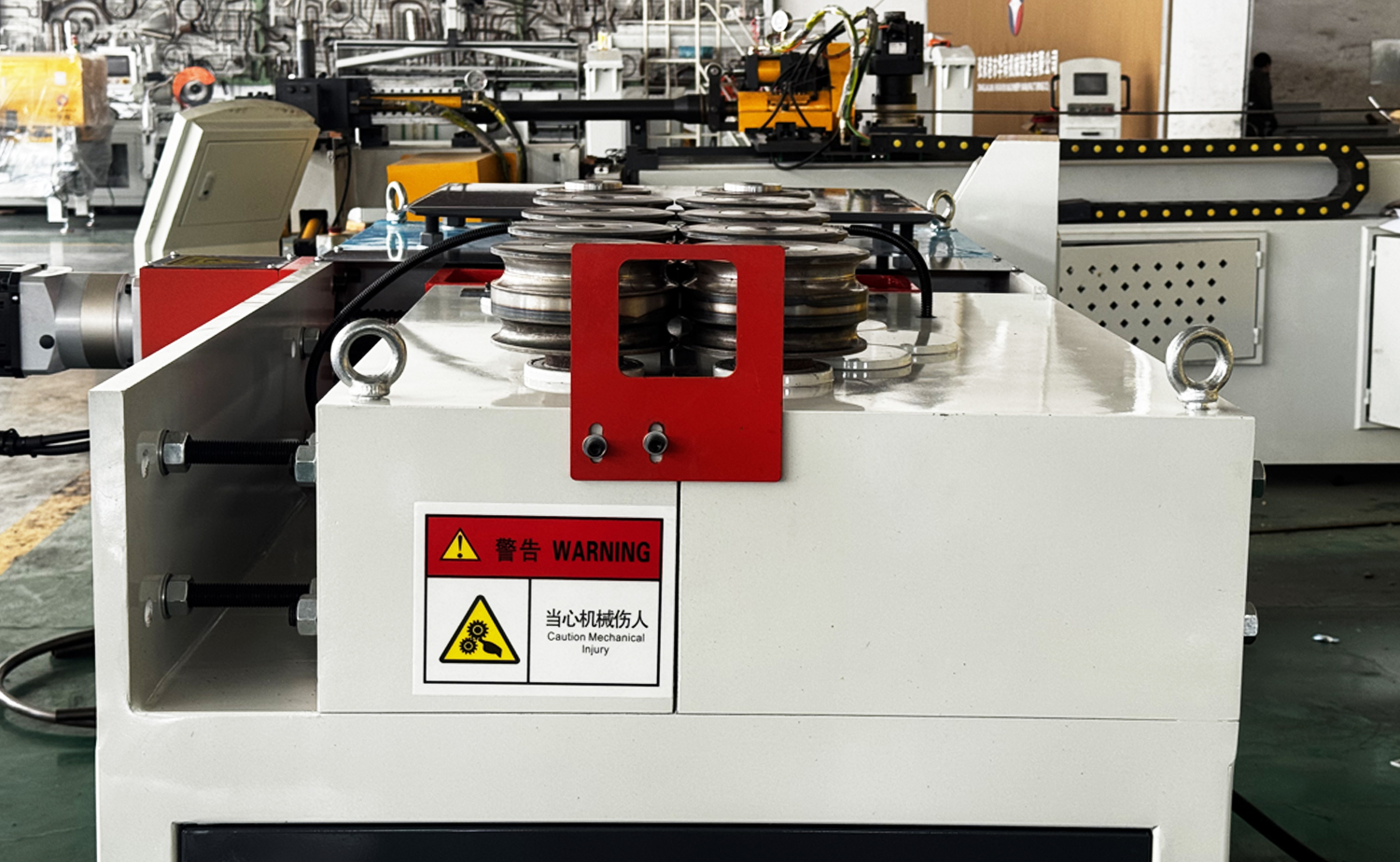

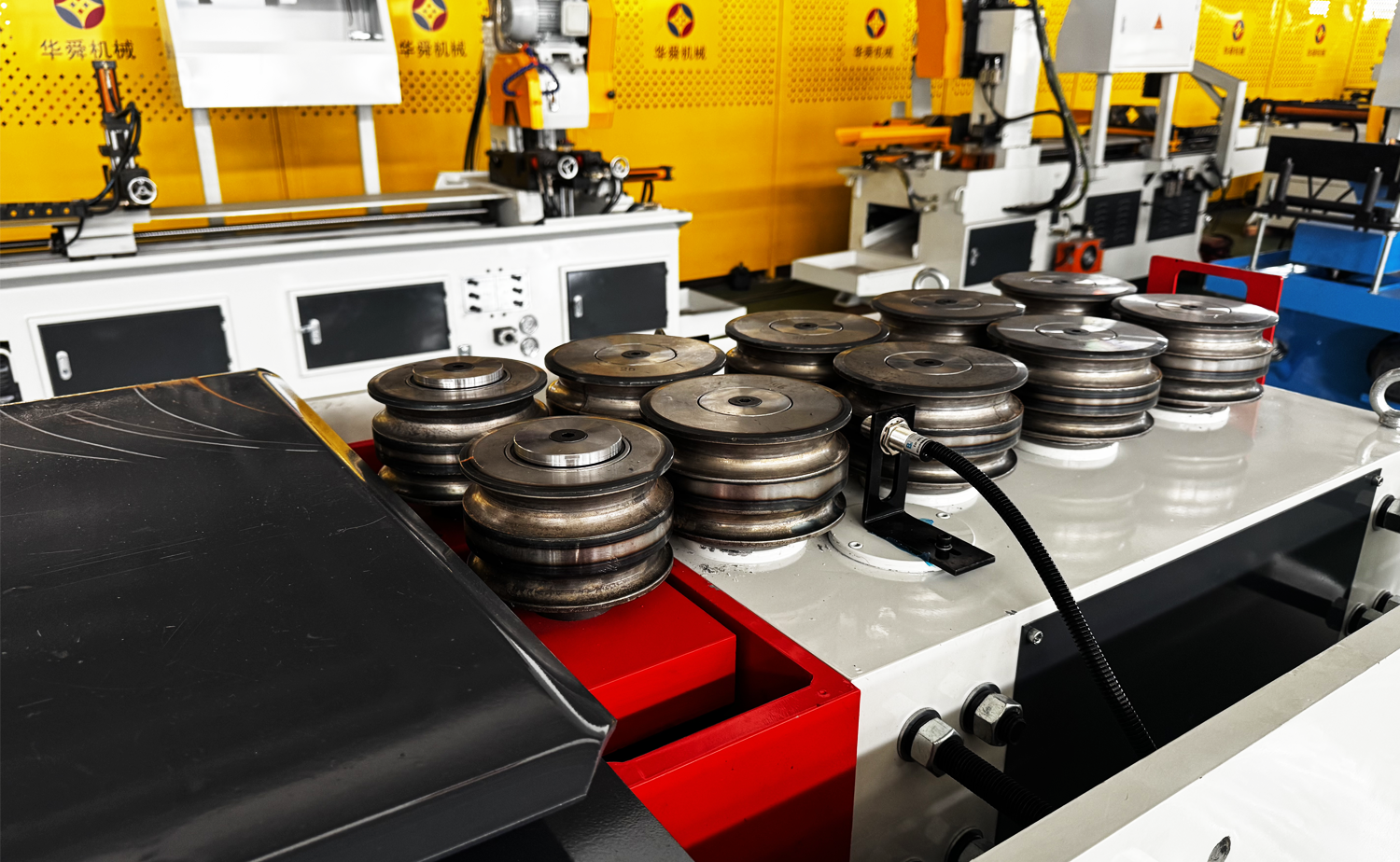

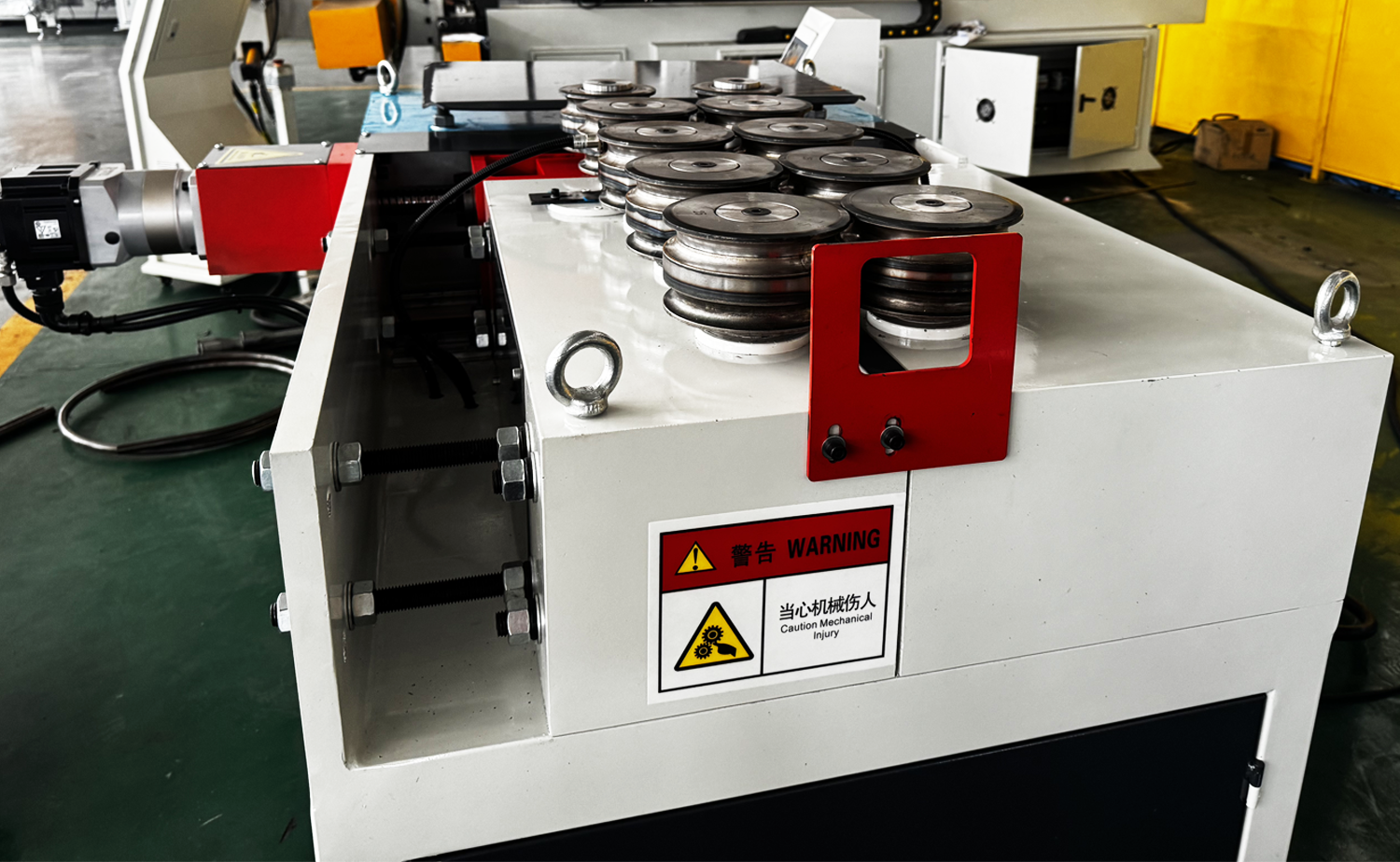

GY S 모양 시리즈 원형 튜브 롤링 기계

뒤로

  • GY S 모양 시리즈 원형 튜브 롤링 기계
  • GY S 모양 시리즈 원형 튜브 롤링 기계
  • GY S 모양 시리즈 원형 튜브 롤링 기계
  • GY S 모양 시리즈 원형 튜브 롤링 기계

특징

기본 매개변수

비디오

산업 응용

문의하기

특징

1. 원형 압연기는 감속기와 롤러로 구동되는 작고 안정적인 전송 시스템을 갖추고 있습니다. 휠 구동 방식으로 미끄러짐 없이 안정적인 이송이 가능하여 벽이 얇은 소재에도 적합합니다.
2. 고정밀 서보 모터는 롤러 위치를 제어하여 동일한 공작물에서 여러 굽힘 반경을 달성합니다.
3. 기계는 사용자 친화적인 터치 스크린 인터페이스를 통해 작동되며, 여기에서 다양한 곡률을 가진 원형, 호 또는 나선형 모양을 생성하도록 매개변수를 쉽게 설정할 수 있습니다.
4. 발 스위치에는 안전하고 편리한 작동을 위해 비상 정지 기능이 포함되어 있습니다.
5.롤러 몰드의 홈 형상을 간단히 변경함으로써 기계는 앵글강, 평강, 원형강 및 기타 특수 단면 재료와 같은 다양한 금속 프로파일을 가공할 수 있습니다.
6. 특히 기존의 단일 헤드 및 이중 헤드 파이프 벤딩 기계를 이상적으로 보완하는 대형 파이프 벤딩 금형의 필요성을 피하면서 큰 반경의 프로파일을 벤딩하는 데 유용합니다.
7. 두 개의 압착 롤러가 장착되어 기계는 자동으로 양방향으로 S 자형 곡선을 형성하여 유연성을 향상시키고 성형 능력을 확장할 수 있습니다.

매개변수 테이블

주요 기술적인 매개변수

이름 HSGY-40CNC-3X-7W HSGY-60CNC-2X(들) HSGY-60CNC-2X(들)
최대. 압연능력(탄소강) Φ40×2.5mm Φ60×3.0mm Φ60×3.0mm
최대. 롤링 용량(스테인레스 스틸) Φ40×2.0mm Φ60×2.0mm Φ60×2.0mm
최소 굽힘 반경 R=4-7.5D 튜브 OD의 10-15배 튜브 OD의 10-15배
최대. 굽힘 각도 모든 원형 압연 모든 원형 압연 모든 원형 압연
롤링 속도 50-150mm/초 50-150mm/초 50-150mm/초
롤링 금형 회전 속도 30r/분 40r/분 40r/분
굽힘 금형 직경 136mm 1킬로와트 1킬로와트
벤딩 서보 모터 파워 3.8kW 4.4킬로와트 4.4킬로와트
서보 모터 전원 공급 1킬로와트 1킬로와트 1킬로와트
기계 차원 900x600x1500mm 1360x1220x1200mm 1360x1220x1200mm
기계 무게 700KGS 1400KGS 1400KGS
