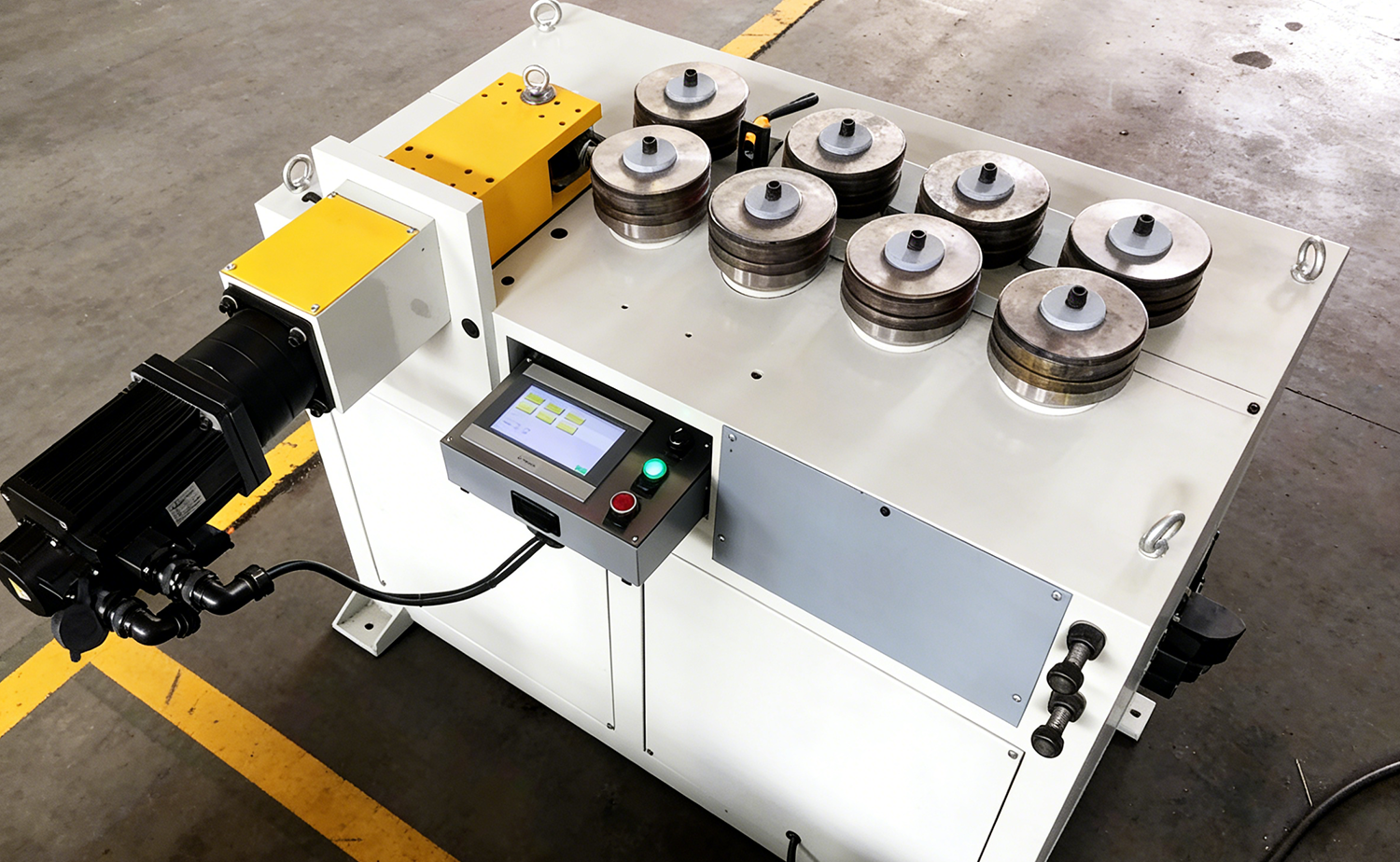

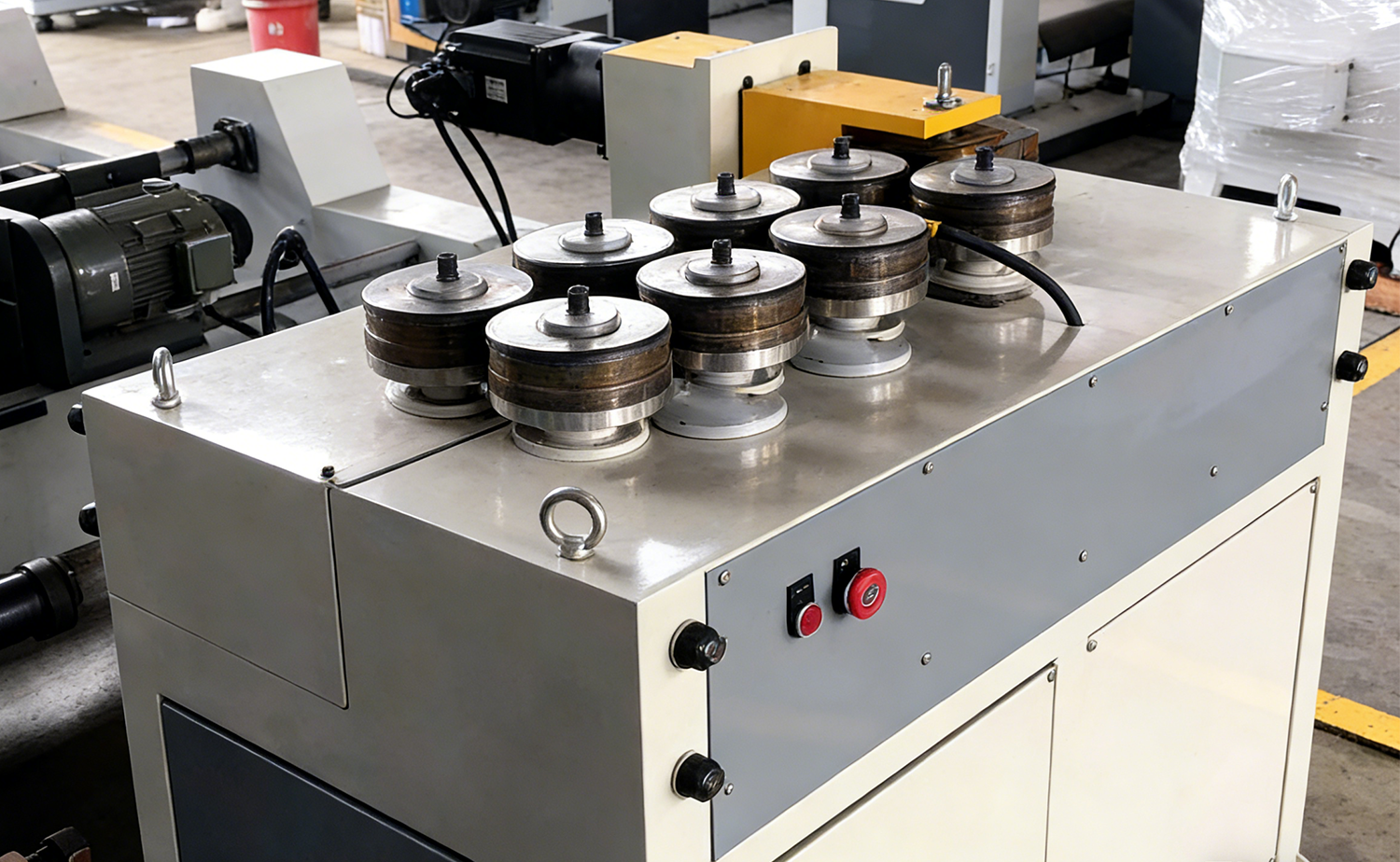

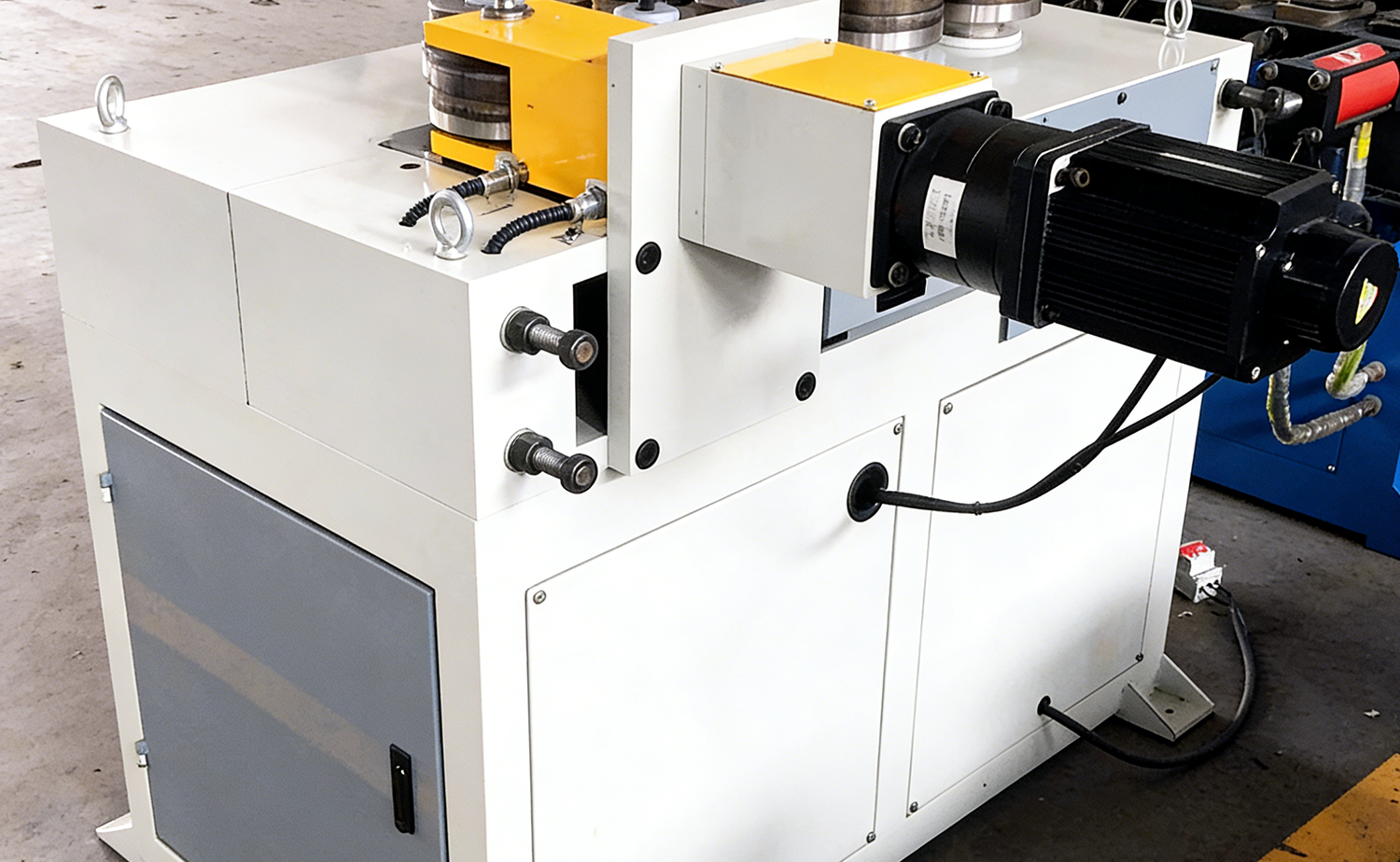

GY40 CNC 시리즈 고속 얇은 벽 튜브 롤 벤딩 머신

뒤로

  • GY40 CNC 시리즈 고속 얇은 벽 튜브 롤 벤딩 머신
  • GY40 CNC 시리즈 고속 얇은 벽 튜브 롤 벤딩 머신
  • GY40 CNC 시리즈 고속 얇은 벽 튜브 롤 벤딩 머신
  • GY40 CNC 시리즈 고속 얇은 벽 튜브 롤 벤딩 머신

특징

기본 매개변수

비디오

산업 응용

문의하기

특징

1. 감속기는 롤러로 구동되는 와이어 세트를 소형 구조와 높은 신뢰성으로 구동합니다.
2. 휠 드라이브는 미끄러지기 쉽지 않으며 벽이 얇은 재료도 구부릴 수 있습니다.
3. 서보 모터는 직경 변화를 제어하여 다양한 굽힘을 실현합니다.
하나의 파이프에 반경이 있습니다.
4. 발 스위치에는 비상 정지 기능도 있어 작동이 쉽습니다.
5. 기계는 전송에서 균형을 이루고 있으므로 매개변수만 설정하면 됩니다.
스크린을 사용하여 곡률이 다른 원형, 호 또는 나선형 모양을 얻을 수 있습니다.
6. 금형의 홈 모양을 변경하면 앵글강, 평강, 원형강 및 기타 특수 단면 프로파일과 같은 다양한 금속 프로파일을 가공할 수 있습니다.
7. 반경이 큰 프로파일을 구부리면 초대형 파이프 벤딩 금형 제작의 단점이 방지됩니다. 이는 일련의 단일 헤드 및 이중 헤드 파이프 벤딩 머신으로는 달성할 수 없는 필수 보완 사항입니다.

매개변수 테이블

주요 기술적인 매개변수

이름 HSGY-40CNC HSGY-60CNC HSGY--80CNC HSGY-120CNC
최대. 압연능력(탄소강) Φ40×2.5mm Φ60×2.0mm Φ80x3mm Φ120x4mm
최대. 롤링 용량(스테인레스 스틸) Φ40×1.3mm Φ50×2.0mm Φ80x2mm Φ110x3mm
최소 굽힘 반경 R=4-7.5D 80mm 튜브 OD 4-7.5배 R=10D
최대. 굽힘 반경 제한 없음 제한 없음 제한 없음 제한 없음
롤링 속도 50-150mm/초 50-150mm/초 50-150mm/초 8m/분
롤링 금형 회전 속도 30r/분 36r/분 20r/분 15r/분
굽힘 금형 직경 136mm 200mm 280mm
벤딩 서보 모터 파워 0.75킬로와트 1킬로와트 2킬로와트 5kw (미쓰비시)
급전 주파수 변환기모터 전력 3kw 4KW 7.5KW 15kw(중국 브랜드)
기계 차원 900x600x1500mm 1000x800x1100mm 1500x1300x1200mm 2000x2000x1300mm
기계 무게 700KGS 1000KGS 1500KGS 4000KGS

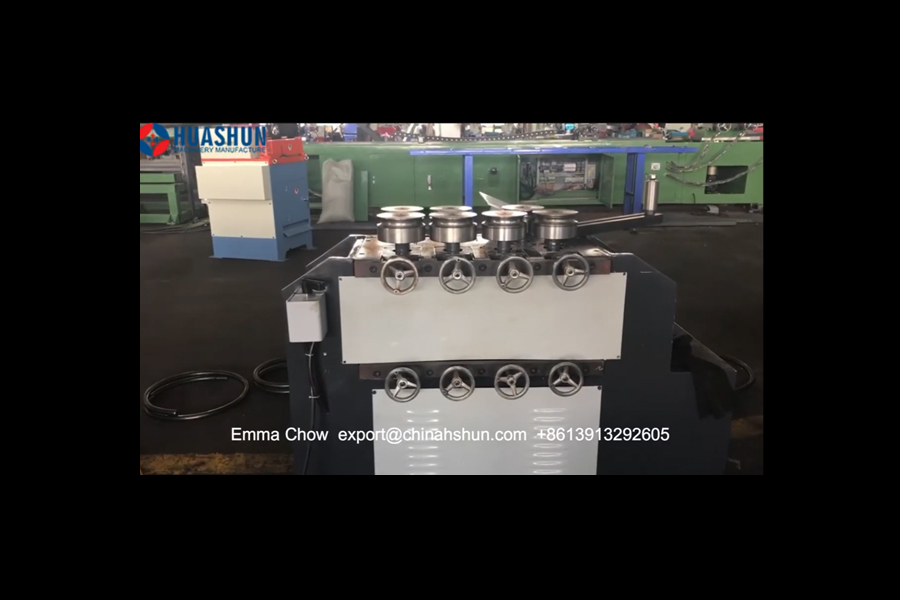

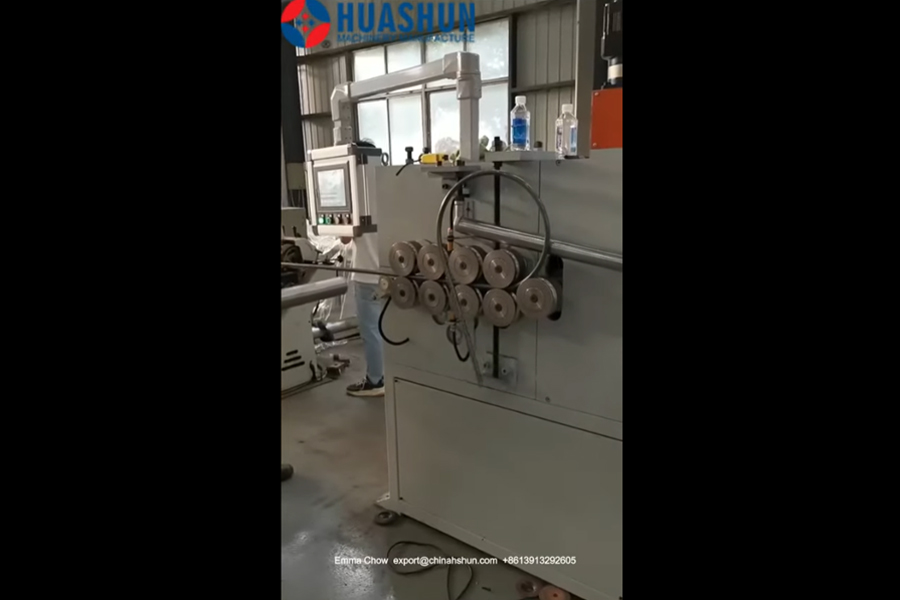

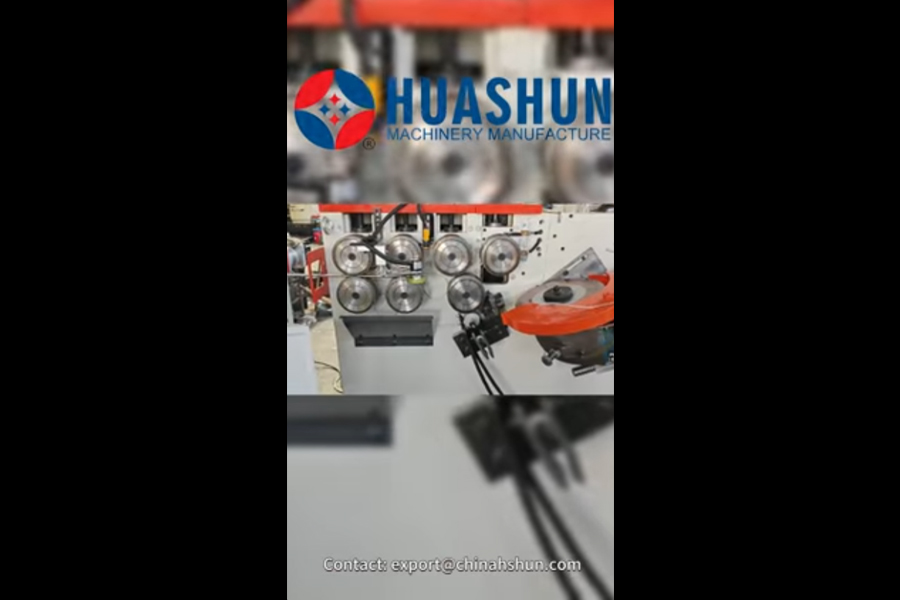

비디오
