SB-20CNC 시리즈 전자동 사문석 벤더

뒤로

  • SB-20CNC 시리즈 전자동 사문석 벤더
  • SB-20CNC 시리즈 전자동 사문석 벤더
  • SB-20CNC 시리즈 전자동 사문석 벤더
  • SB-20CNC 시리즈 전자동 사문석 벤더

특징

기본 매개변수

비디오

산업 응용

문의하기

특징

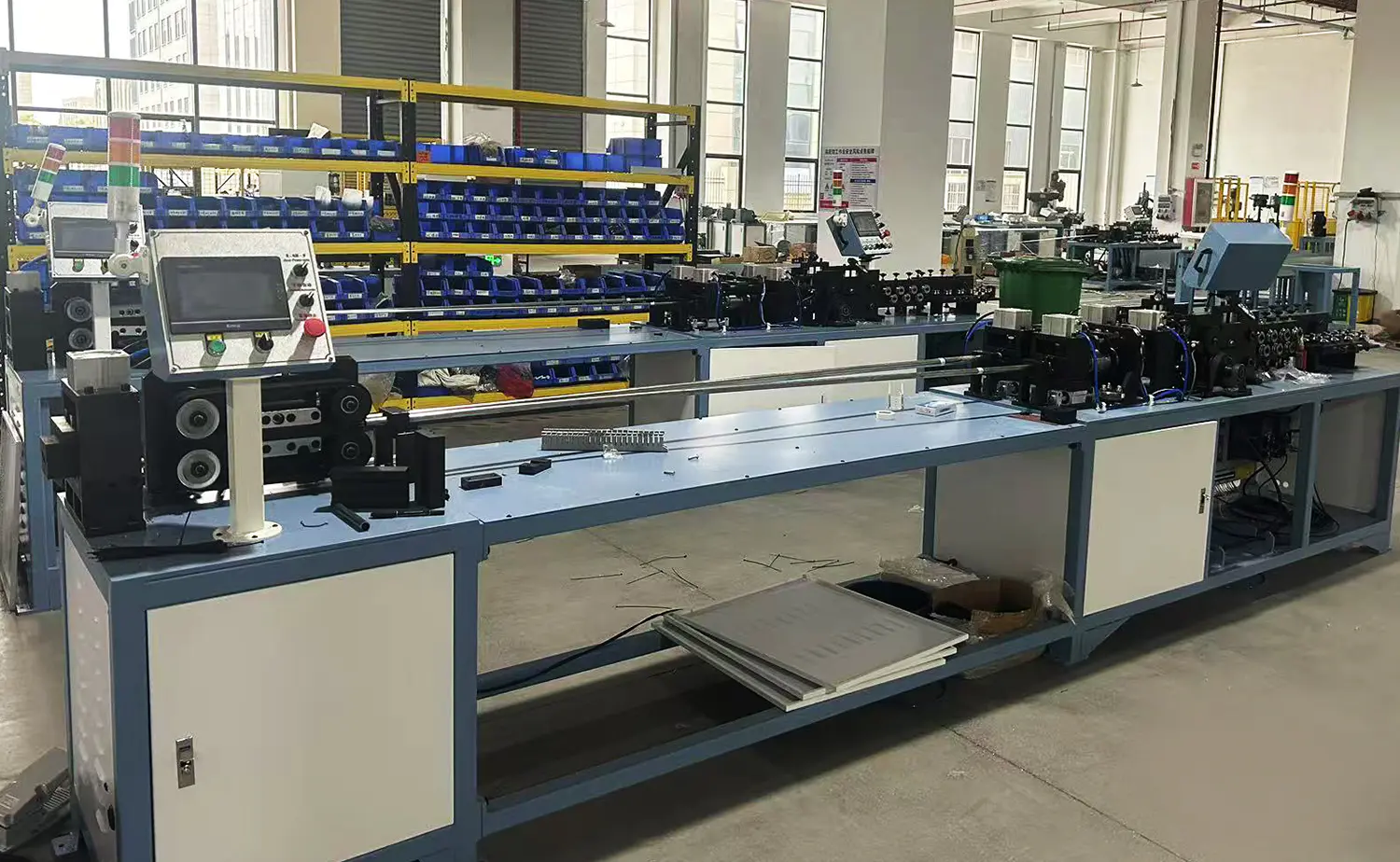

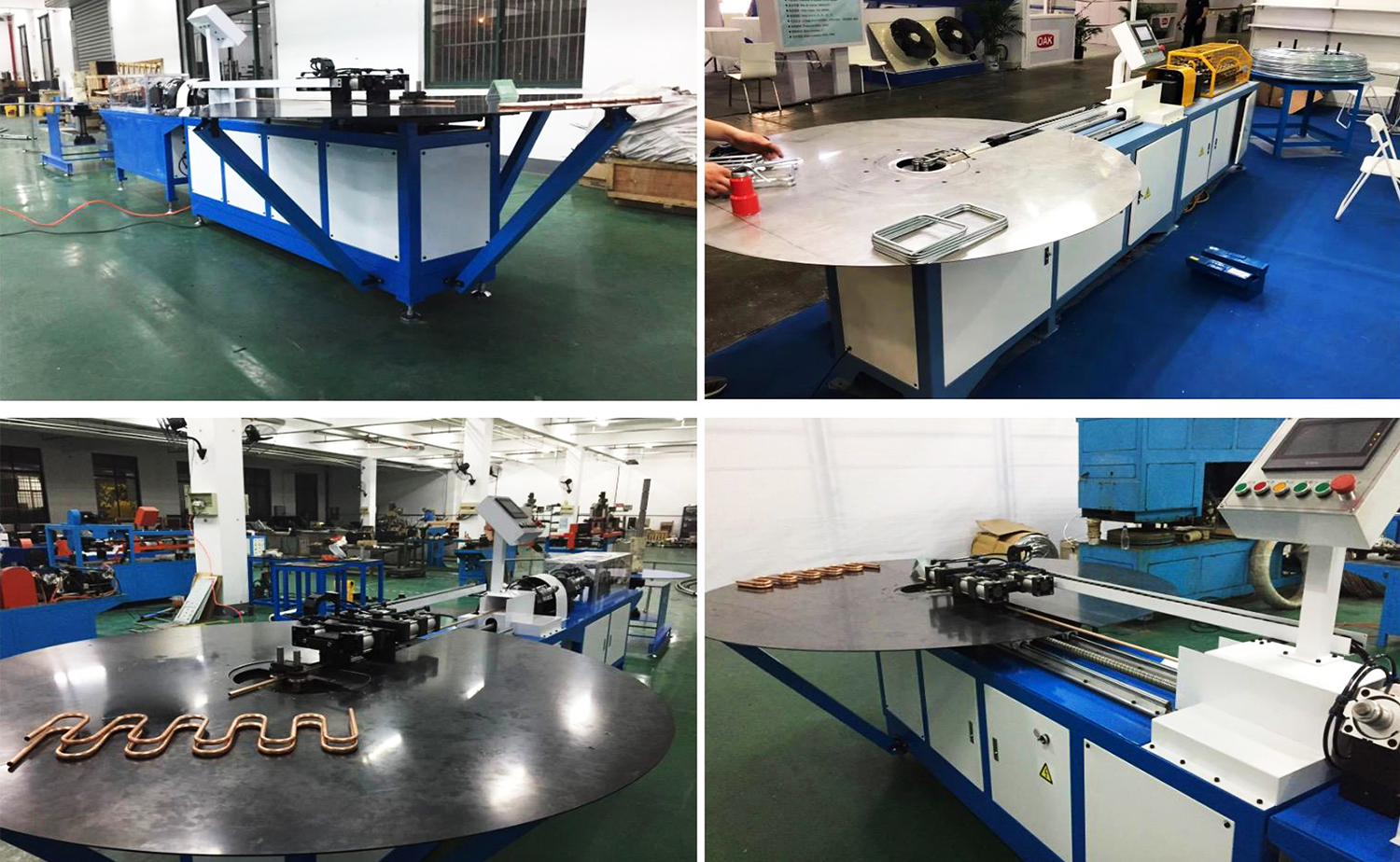

완전 자동화된 구불구불한 벤더는 풀기, 교정, 절단 및 굽힘을 단일 작업으로 통합하며 단일 알루미늄, 구리 또는 Bundy 튜브를 처리하기 위해 특별히 설계되었습니다. 기존의 수동 방식에 비해 이 자동 시스템은 효율성을 크게 높이고 인건비를 절감합니다.

세 부분으로 구성된 클램핑 다이는 튜브 왜곡을 최소화하여 부드럽고 정확한 절단 모서리를 보장합니다. 고정밀 동심도가 유지되어 후속 공정에서도 우수한 용접 품질을 보장합니다. 칩리스 절단 시스템은 2점 클램핑과 함께 360° 회전 절단을 사용하여 재료 손실 없이 깔끔한 절단을 보장합니다.

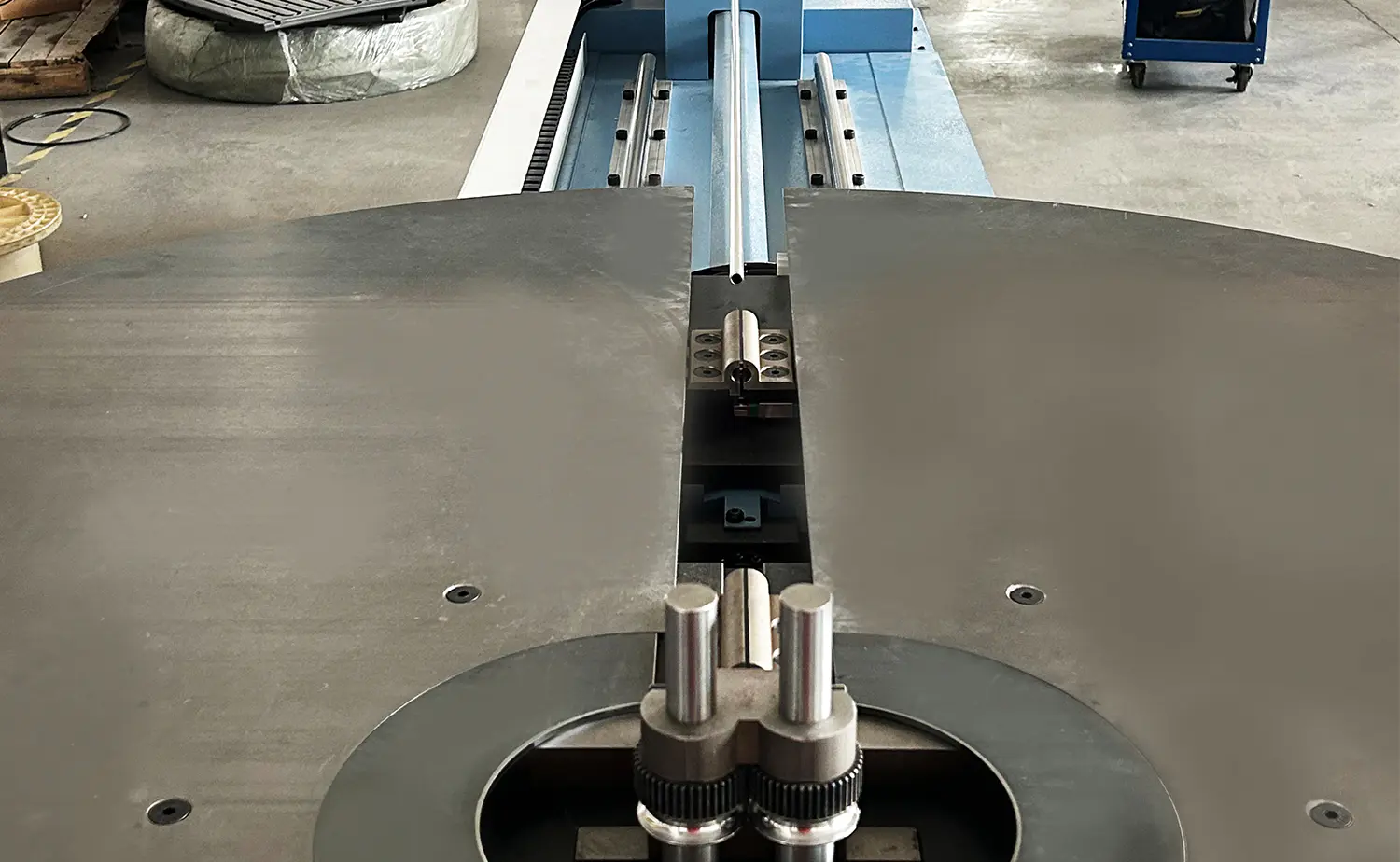

이 기계는 정확한 굽힘 각도와 방향을 달성하도록 설계된 특허받은 서보 제어 굽힘 시스템을 갖추고 있습니다. 특별히 설계된 굽힘 도구는 최소한의 변형으로 일관된 굽힘 반경을 보장하여 고품질의 시각적으로 매력적인 굽힘을 만들어냅니다.

매개변수 테이블

주요 기술적인 매개변수

매개변수 데이터
튜브 재질 동관 / 알루미늄관 / 번디관
공기의 압력 0.5-0.6MPa
유압 5-7MPa
튜브 직경 Φ3-20 mm (금형 변경)
튜브 벽 두께 0.3-1.5mm
굽힘 능력 단일 튜브
굽힘 각도 1~210도
굽힘 반경 R11~R50 (금형변경)
굽힘 시간 최대 110회/주기
먹이는 길이 10-700mm/시간, 여러 번 공급 가능
테이블 크기 Φ1-5m(사용자 정의 가능)
제어 시스템 PLC 제어 / 터치스크린
모터 파워 9kW
전기 시스템 380V, 50Hz, 3상(맞춤형)
차원 2350×780×1590 mm 1570×530×1170 mm (테이블 제외)

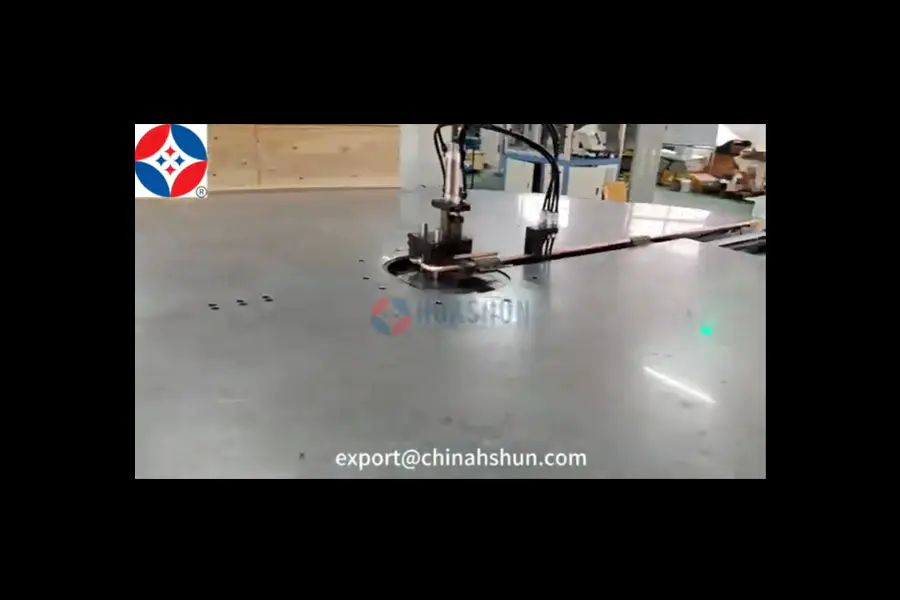

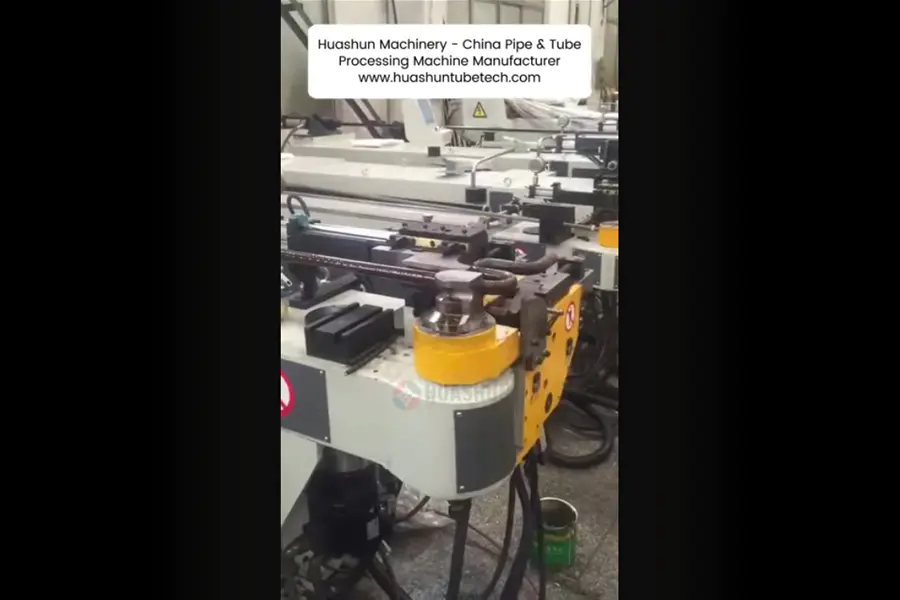

비디오
