특징
1. 기계는 완전 기계식 변속기 시스템을 사용하여 컴팩트 한 디자인과 장기간 작동에 대한 높은 신뢰성을 보장합니다.

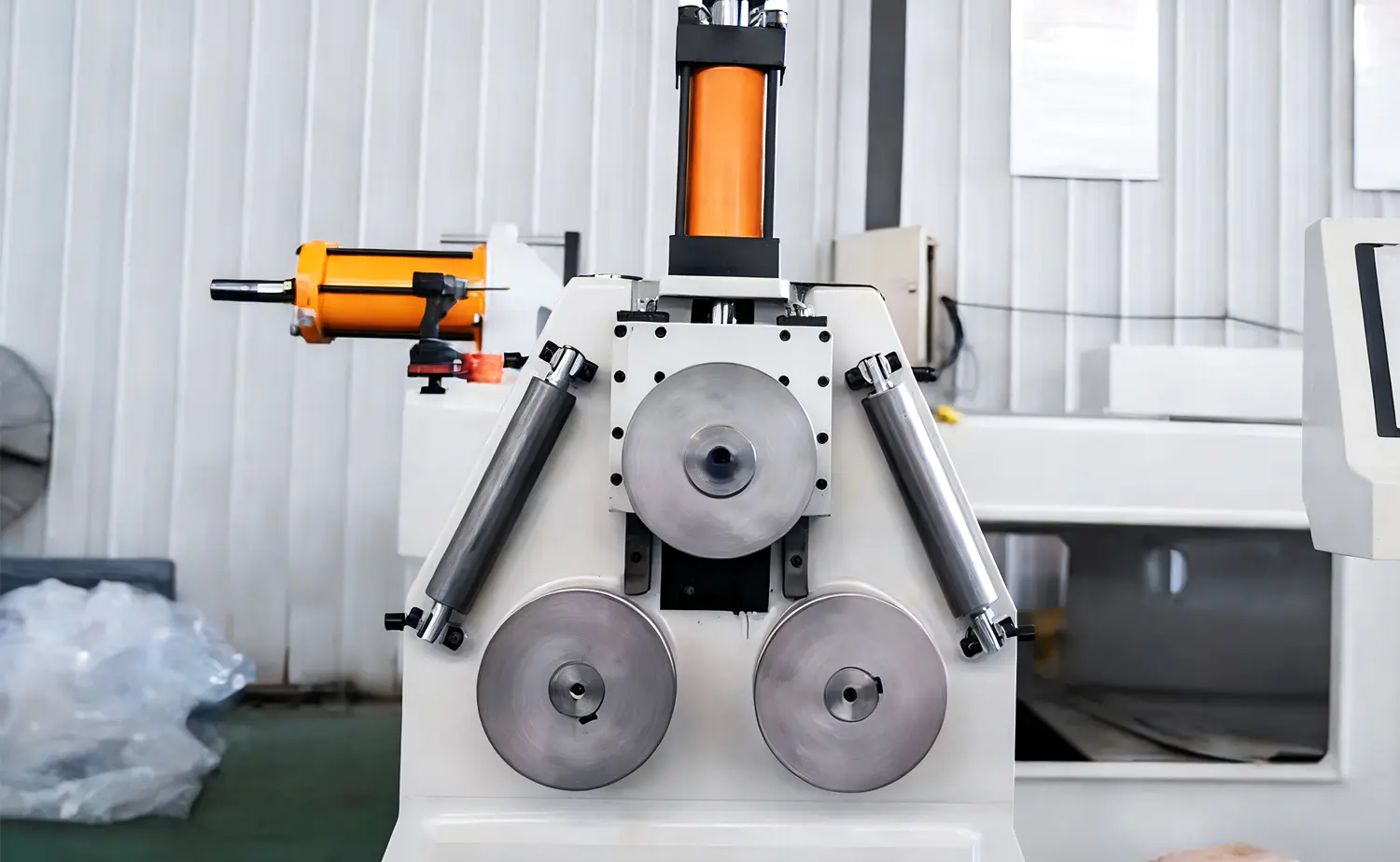

2. 3개의 롤러 구동 시스템은 미끄러짐을 크게 줄여 벽이 얇은 재료를 정밀하게 구부리는 데 이상적입니다.
비대칭 롤러 배열은 굴곡 사이의 직선 구간 길이를 줄여 성능을 최적화하고 전반적인 효율성을 향상시킵니다.
3. 피드 구성 요소는 다목적이며 측면 롤러의 양쪽에 위치할 수 있어 작동 시 더 큰 유연성을 제공합니다.
4. 비상 정지 기능과 함께 이중 풋 스위치는 쉽고 안전한 작동을 위한 사용자 친화적인 제어 시스템을 제공합니다.
5. 기계는 최소한의 마찰로 원활하게 작동하며 상부 롤러와 하부 롤러 사이의 간격을 조정하면 반경이 다른 원형, 아치형, 나선형 프로파일을 포함한 다양한 모양을 만들 수 있습니다.
6. 다이 그루브 구성을 수정하여 이 기계는 앵글강, 평강, 원형강 및 기타 특수 섹션과 같은 광범위한 금속 프로파일을 처리할 수 있습니다.
7. 대형 다이 없이 큰 반경의 프로파일을 구부릴 수 있는 능력으로 인해 이 기계는 단일 헤드 및 이중 헤드 벤딩 기계를 훌륭하게 보완합니다.
8. 중대형 규모의 생산을 위해 설계된 이 기계는 빠른 속도와 효율성을 제공하므로 까다로운 제조 환경에 이상적인 선택입니다.
매개변수 표
주요 기술적인 매개변수
| 모델 | GY100CNC-3 |
| 최대 압연 직경(탄소강) | Ф100x5mm |
| 최대 적용 가능한 스테인레스 스틸 튜브 직경 | Ф100x4 |
| 최대 굽힘 각도 | 360° |
| 최소 굽힘 반경 | 튜브 직경 x 8~15배 |
| 롤러 회전 속도 | 20Mm/s |
| 롤러 직경 | 228 |
| 직선부 길이 | >90mm |
| 인버터 모터 전원 공급 | 11kw |
| 직경 감소 서보 모터 전력 | 3kw |
| 전압 | 3상 380V 50HZ 전원 공급 장치 |
| 기계 무게 | 2500kg |
| 기계 치수 | 2000x1400x1200 |
