특징
제어 및 운영
휴먼 인터페이스는 자동 및 수동 모드 옵션을 통해 원활한 제어를 제공합니다. 기계는 안정성을 위해 수평 방향으로 배치된 클램프 다이 및 압력 다이용 유압 클램핑으로 시계 방향으로 구부러집니다.
굽힘 공정

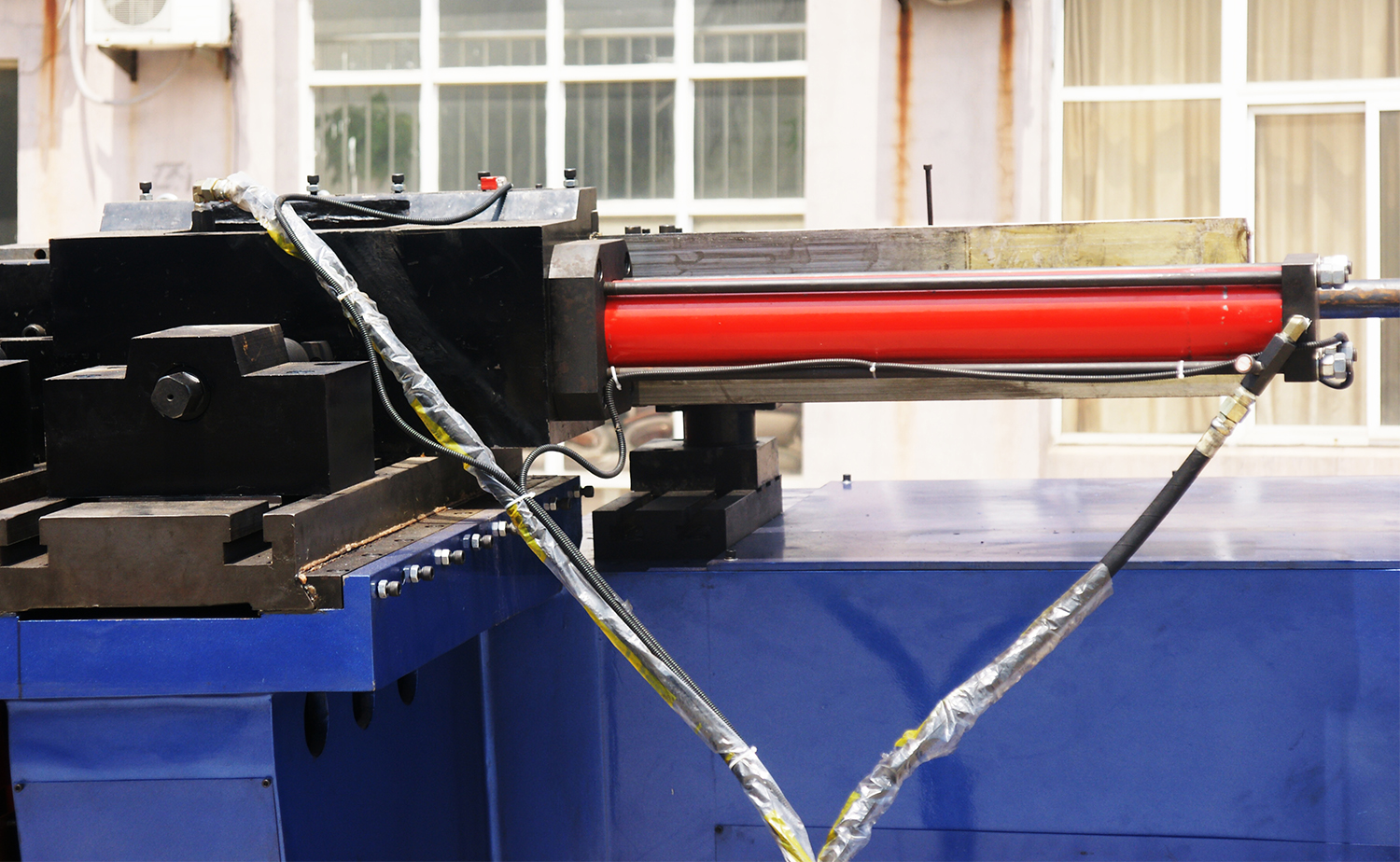

속도 조절이 가능한 직접 작동식 유압 다이는 정밀한 굽힘을 보장합니다. 이 기계는 각각 16개의 굽힘을 지원하는 최대 16개의 프로그램을 저장하고 프로그래밍 가능한 재료 스프링백 보상을 포함합니다.

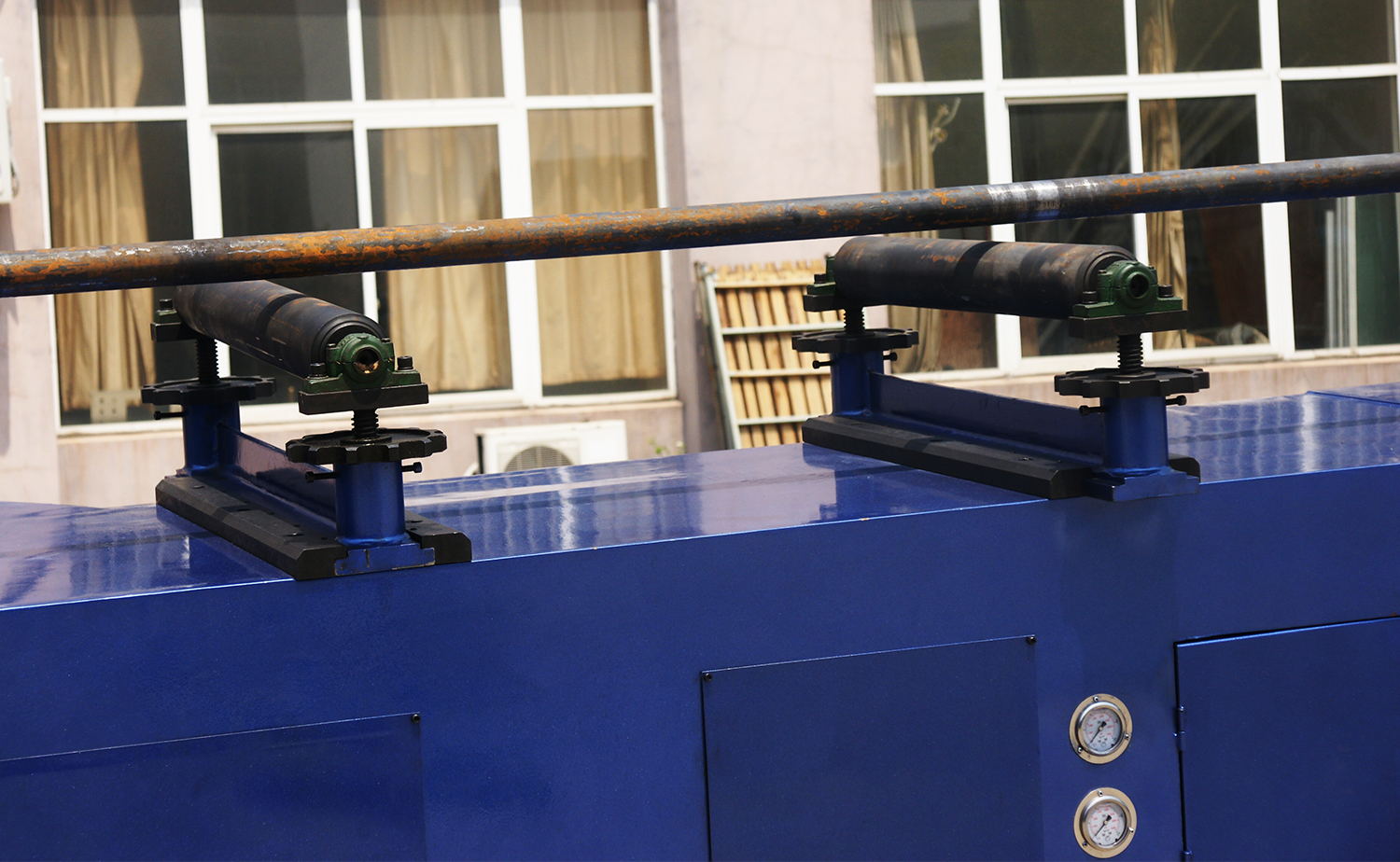

공급 및 축

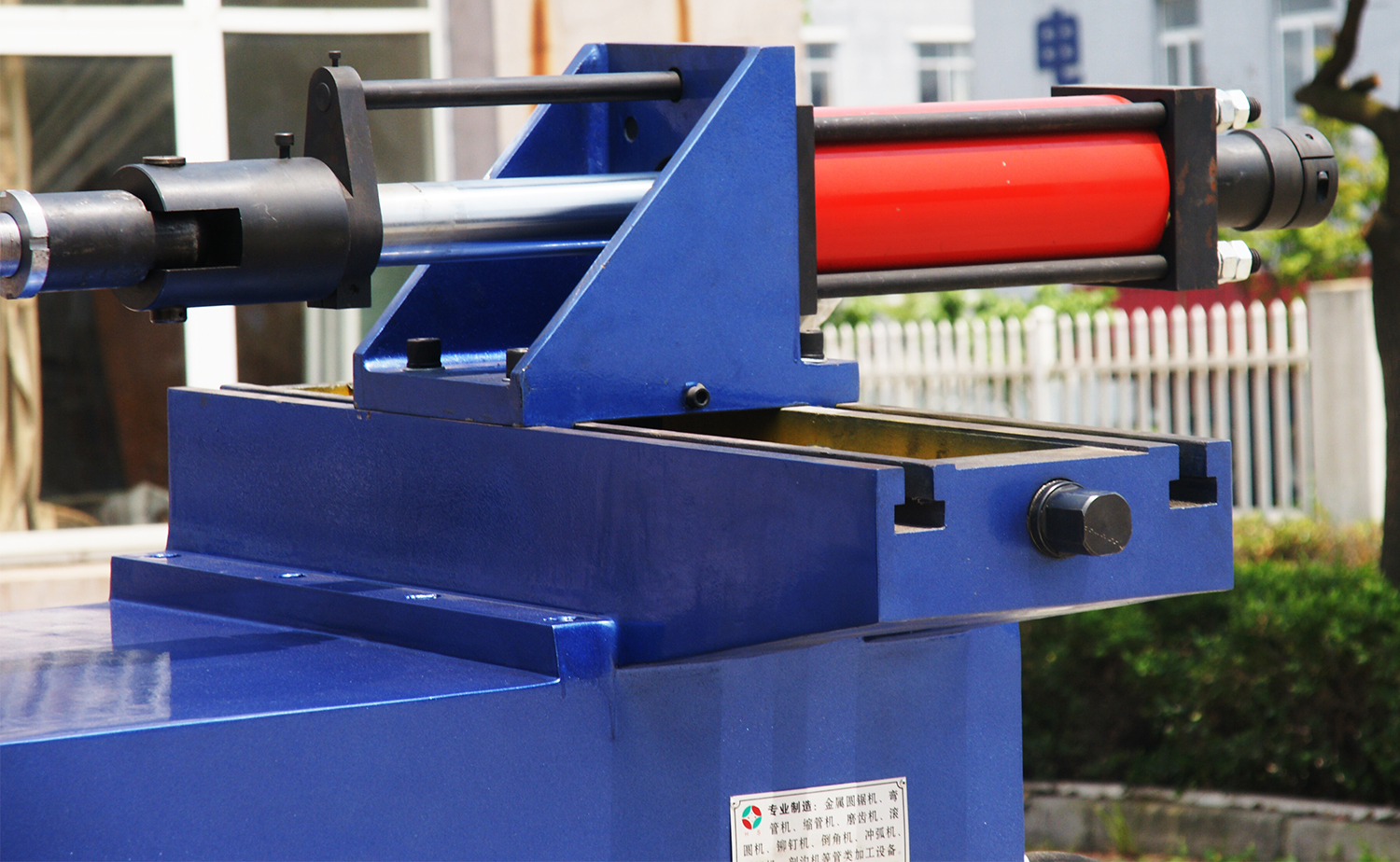

벤딩 축은 실린더에 의해 구동되는 반면, 이송 축과 회전 축은 유연하고 정밀한 제어를 위해 수동으로 이루어집니다.
재료 호환성
강철, 스테인리스강, 알루미늄, 티타늄, 황동과 같은 재료의 반복 가능한 굽힘에 이상적입니다. 풋 페달 시작 메커니즘은 작동 효율성을 향상시킵니다.
포함된 기능
이 시스템에는 수냉식, 드로우 벤딩 툴링, 와이퍼 다이 브래킷 및 맨드릴 로드가 함께 제공됩니다. 또한 사용 설명서, 도구 상자 및 조정 가능한 도구도 포함되어 있습니다. 3상 220V, 380V 또는 415V에 대한 전원 구성을 사용할 수 있습니다.
매개변수 표
주요 기술적인 매개변수
| 모델 | SB-219NC |
| 최대 파이프 외경 | 219×16mm |
| 스테인레스 원형 튜브 | 168×6.0mm |
| 연강 사각 튜브 | 150×10mm |
| 최대. 매뉴얼의 여행 | 6000mm |
| 최대. 굽힘 반경 | 1000mm |
| 최대. 굽힘 각도 | 190° |
| 벤딩 파이프 번호 | 16개 |
| 최대. 압력 | 18MPa |
| 모터 파워 | 45kW |
| 치수 | 9000×2000×2000mm |
| 무게 | 38500kg |

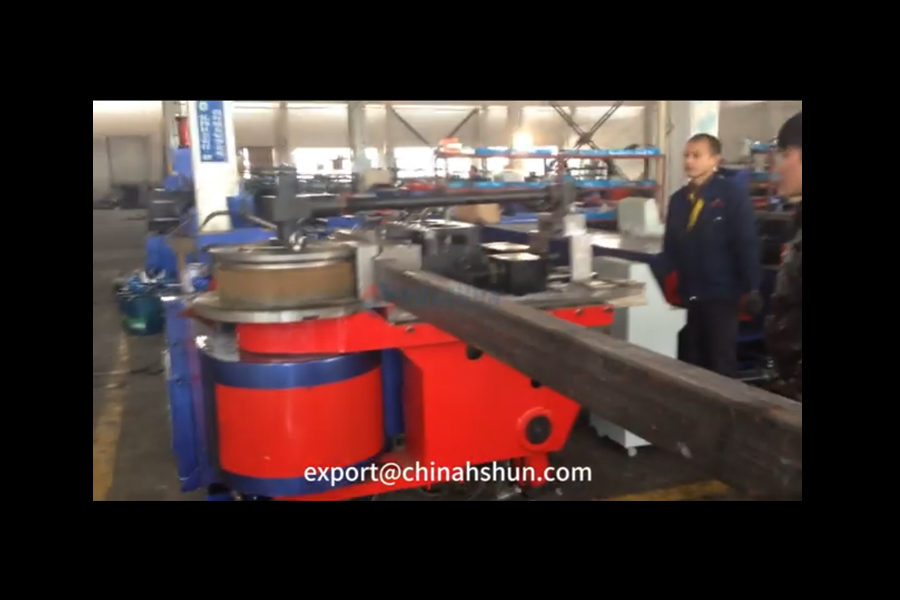

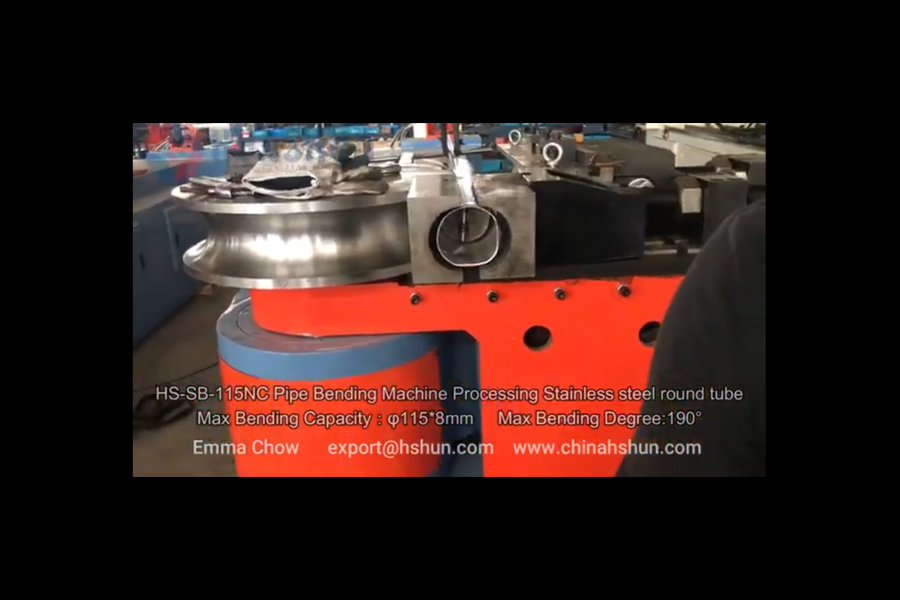

비디오
문의하기
2000년에 설립된 화순은 고품질 파이프 가공 기계의 연구 개발 및 생산을 전문으로 합니다. 파이프 벤딩 머신, 파이프 절단 머신, 파이프 엔드 포밍 머신, 모따기 머신 등 다양한 제품을 제공합니다. 모든 제품은 CE 인증 및 ISO9001 품질 관리 시스템 인증을 받아 국제 표준을 준수합니다. 20년 이상의 업계 경험을 바탕으로 항공 우주, 자동차, HVAC, 조선 산업을 위한 맞춤형 솔루션을 제공합니다.
저희는 중국 NC L 시리즈 고성능 유압 파이프/튜브 벤딩 머신 공급업체 및 NC L 시리즈 고성능 유압 파이프/튜브 벤딩 머신 공장으로서, 당사의 장비는 항공 우주, 자동차, 가구 제조 산업에서 널리 사용되며 파이프 절단, 벤딩, 엔드 포밍과 같은 다양한 가공 요구를 해결합니다. 우리는 지속적인 혁신에 전념하며 우수한 제품 품질과 고객 만족으로 강력한 평판을 얻었습니다.
